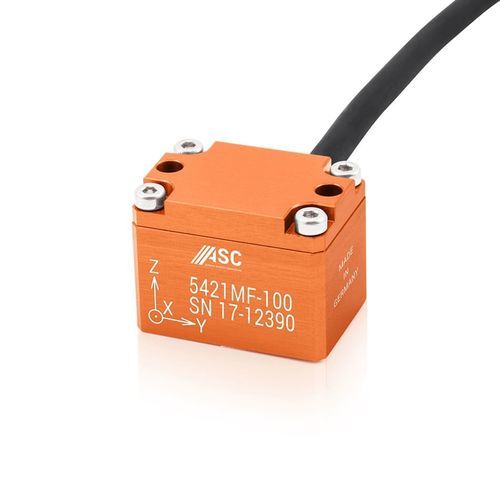

Dreiachsiger Beschleunigungsmesser ASC 5421MF

kapazitivMEMSmit integrierter Elektronik

Übersicht
Die dreiachsigen ASC 5421MF sind kapazitive MEMS-Beschleunigungssensoren mit differentieller Analogspannung als Ausgang. Die MF-Serie (Medium-Frequency) ist für Prüf- und Überwachungsaufgaben ausgelegt und bietet breite Bandbreite, hohe Stoßfestigkeit und flexible Versorgungsspannung.

Technologie
Auf kapazitiver MEMS-Technik basierend, integrieren die ASC 5421MF die Signalaufbereitung und liefern eine differentielle Analogausgabe (±2,7 V FSO). Die Versorgungsspannung liegt im Bereich 5 bis 40 VDC. Die Geräte weisen eine flache Frequenzgang bis 7 kHz (±3 dB) und eine Stoßfestigkeit bis 6.000 g auf.

Gehäuse
Die Sensoren verfügen über ein leichtes Aluminiumgehäuse mit Schutzart IP65. Ein integriertes Kabel ist vorhanden; Kabellänge und Steckertyp sind anwendungsspezifisch konfigurierbar.

Anwendungen
Das dreiachsige Design ermöglicht die Erfassung kleinster Beschleunigungen in drei Freiheitsgraden. Typische Einsatzgebiete: Prüfstände, Fahrzeug- und Straßemonitoring, Strukturdynamik sowie Resonanz- und Flutter-Prüfungen in der Luftfahrt und Automobilbranche.

Wesentliche Produktdaten

• Sensor-Technologie: MEMS kapazitiv
• Anzahl der Messrichtungen: Dreiachsig (3-Achsen)
• Ausgangssignal: Differenzielle Analogspannung (±2,7 V FSO)
• Versorgungsspannung: 5 bis 40 VDC
• Messbereiche [g]: ±2, ±5, ±10, ±30, ±50, ±100, ±200
• Frequenzgang: 0 Hz bis 7 kHz (±3 dB)
• Stoßfestigkeit: bis zu 6.000 g
• Schutzart: IP65
• Betriebstemperatur: -40 °C bis +125 °C
• Gehäusematerial: Aluminium
• Kabel/Anschluss: Integriertes Kabel, Länge und Stecker konfigurierbar

Technische Daten

• Technologie: MEMS kapazitiver Sensor mit kapazitivem Funktionsprinzip
• Ausgang: Differentielle Analogausgabe, Full Scale ±2,7 V FSO
• Stromversorgung: 5 bis 40 VDC
• Anzahl der Achsen: Dreiachsig
• Messbereiche: ±2 g, ±5 g, ±10 g, ±30 g, ±50 g, ±100 g, ±200 g
• Frequenzgang (MF): 0 Hz bis 7 kHz (±3 dB)
• Stoßfestigkeit: bis zu 6.000 g
• Temperaturbereich: -40 °C bis +125 °C
• Schutzart: IP65
• Gehäuse: Aluminium, leicht
• Kabel: Integriertes Kabel, Länge und Stecker konfigurierbar
• Typische Anwendungen: Prüfstände, Fahrzeug- und Straßemonitoring, Resonanz- und Flutter-Tests in Luftfahrt und Automobilbereich
