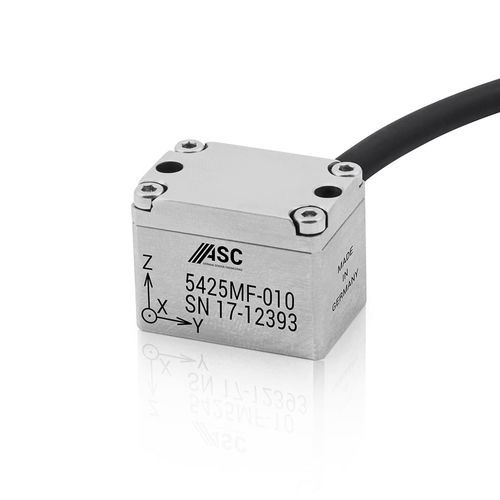

Dreiachsiger Beschleunigungsmesser ASC 5425MF

MEMSkapazitivgehärtet

Übersicht
Der triaxiale kapazitive Analog-Beschleunigungssensor ASC 5425MF ist für Messaufgaben im Mittel- bis Hochfrequenzbereich konzipiert. Wählbare Messbereiche, differentieller Analogausgang und großer Frequenzbereich ermöglichen die Erfassung sehr kleiner Beschleunigungen in drei Achsen für industrielle Prüf- und Anwendungsfälle.

Technologie
Die ASC 5425MF basiert auf bewährter MEMS-Kapazitivtechnik. Die integrierte Elektronik liefert einen differentiellen analogen Spannungsausgang (±2,7 V FSO) und eine flexible Versorgungsspannung von 5 bis 40 VDC. Die MF-Ausführung (Medium-Frequency) bietet eine Frequenzantwort von 0 Hz bis 7 kHz (±3 dB) und ist stoßfest bis 6.000 g.

Gehäuse
Robustes Gehäuse aus Edelstahl, Schutzart IP65. Integriertes Kabel; Länge und Steckertyp sind konfigurierbar entsprechend den Installationsanforderungen.

Anwendungen
Zur Detektion sehr kleiner Beschleunigungen über einen breiten Frequenzbereich in drei Raumrichtungen. Typische Einsatzgebiete: Prüfstände, Fahrzeug- und Straßenmonitoring, Resonanz- und Flutterprüfungen in der Luftfahrt, Strukturmechanik und Schwingungsanalyse.

Technische Daten

• Sensorentyp: Beschleunigungssensor (analog)
• Sensortechnologie: MEMS kapazitiv
• Anzahl Achsen: Triaxial (3 Achsen)
• Ausgangssignal: Differentielles Analogsignal (±2,7 V FSO)
• Messbereiche (g): 2, 5, 10, 30, 50, 100, 200
• Frequenzantwort: 0 Hz bis 7 kHz (±3 dB); Frequenzbereich (±5 %): DC bis 2900 Hz
• Rauschdichte: 10 bis 680 µg/√Hz
• Stoßfestigkeit: bis zu 6.000 g
• Versorgungsspannung: 5 bis 40 VDC
• Betriebstemperatur: -40°C bis +125°C
• Schutzklasse: IP65
• Gehäusematerial: Edelstahl
• Integriertes Kabel: Länge und Steckverbinder konfigurierbar
