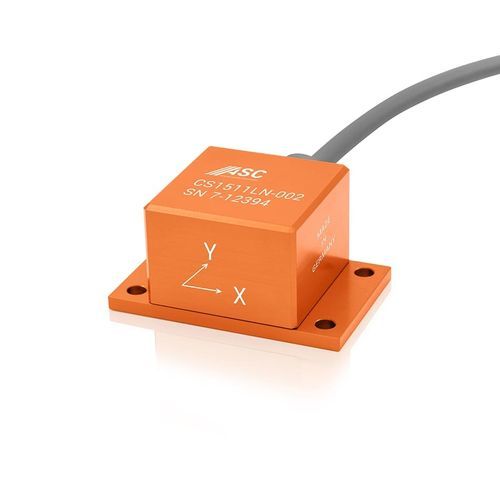

2-achsiger Beschleunigungsmesser ASC CS-1511LN

kapazitivMEMSzur durchgängigen Strukturüberwachung

Produktübersicht
Der ASC CS-1511LN ist ein biaxialer analoger Beschleunigungssensor auf Basis kapazitiver MEMS-Technologie, entwickelt für kontinuierliches Condition Monitoring und Structural Health Monitoring (SHM). Er liefert ein einseitiges 4-20 mA Stromausgangssignal und ist für lange Kabelstrecken sowie hohe EMV-Immunität optimiert.

Hauptmerkmale

• Sensortyp: Beschleunigungssensor (analog)
• Sensortechnologie: MEMS kapazitiv
• Anzahl der empfindlichen Richtungen: Biaxial
• Ausgangssignal: 4-20 mA Stromausgang
• Messbereiche: 2 g, 5 g, 10 g, 50 g

Technologie
Die ASC CS-Serie verwendet kapazitive MEMS-Sensorik mit integrierter Elektronik zur Bereitstellung eines analogen Stromausgangs (4-20 mA). Das Gerät unterstützt eine flexible Versorgungsspannung von 8 bis 30 VDC. Das Breitbandrauschen liegt unter <0,2 µA, wodurch der Sensor für sehr lange Kabellängen (>100 m) und Umgebungen mit hoher elektromagnetischer Störung geeignet ist.

Gehäuse
Der Beschleunigungssensor ist in einem leichten Aluminiumgehäuse mit Schutzart IP67 untergebracht. Die Ausführung umfasst ein integriertes Kabel mit konfigurierbarer Länge und verschiedene Steckverbindungsoptionen für industrielle Installationen.

Anwendungen
Geeignet für kontinuierliches Condition Monitoring und SHM, einschließlich Infrastrukturüberwachung im Schienenverkehr, struktureller Analyse von Brücken und anderen industriellen Strukturdiagnosen.

Technische Daten

• Modell: ASC CS-1511LN
• Sensortechnologie: MEMS kapazitiv
• Anzahl der Achsen: Biaxial
• Messbereiche: 2 g, 5 g, 10 g, 50 g
• Ausgangssignal: 4-20 mA
• Empfindlichkeitsfaktor: 0,16 mA/g bis 4 mA/g
• Versorgung: 8 bis 30 VDC
• Breitbandrauschen: <0,2 µA
• Für lange Kabellängen ausgelegt: geeignet für Kabellängen >100 m
• Temperaturbereich: -20°C bis +70°C
• Schutzart: IP67
• Gehäusematerial: Aluminium
