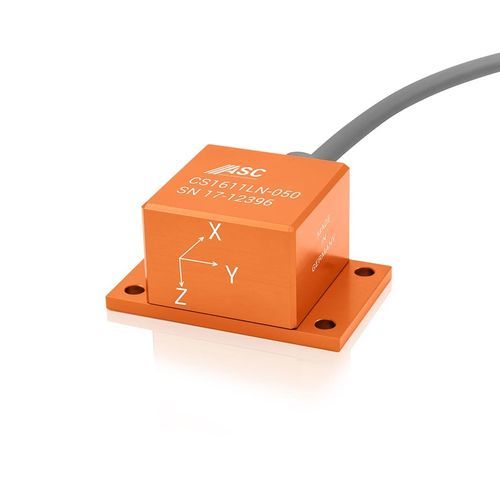

Dreiachsiger Beschleunigungsmesser ASC CS-1611LN

MEMSkapazitivzur durchgängigen Strukturüberwachung

Produkttyp

• Sensortyp: Beschleunigungssensor (analog)
• Sensortechnologie: MEMS kapazitiv
• Anzahl der sensitive Richtungen: Triaxial
• Ausgangssignal: Strom (4-20 mA)
• Messbereiche [g]: 2, 5, 10, 50 (±2 bis ±50 g)

Technologie
Die Sensoren der ASC CS-Serie basieren auf bewährter MEMS-Technologie mit kapazitivem Wirkprinzip. Die integrierte Elektronik ermöglicht einen single-ended analogen Stromausgang 4-20 mA und eine flexible Versorgungsspannung von 8 bis 30 VDC. Die Modelle der ASC CS-Serie weisen ein Breitbandrauschen von < 0,2 µA auf und werden in Anwendungen eingesetzt, die extrem lange Kabel (>100 m) oder sehr hohe EMV-Immunität erfordern. Empfindlichkeitsfaktor: 0,16 mA/g bis 4 mA/g.

Gehäuse
Die Beschleunigungssensoren verfügen über ein leichtes, robustes Aluminiumgehäuse mit Schutzart IP67 und ein integriertes Kabel mit konfigurierbarer Länge und Steckverbindern.

Anwendungen
Dank der verlustlosen Signalübertragung, selbst bei sehr langen Kabeln, werden die Sensoren der ASC CS-Serie in der kontinuierlichen Zustandsüberwachung und im Structural Health Monitoring (SHM) eingesetzt, z. B. bei der Überwachung von Infrastrukturen im Schienenverkehr oder der strukturellen Analyse von Brücken.

Umwelt- und mechanische Daten

• Betriebstemperaturbereich: -20°C bis +70°C
• Schutzart: IP67
• Gehäusematerial: Aluminium

Technische Daten

• Modellfamilie: ASC CS series
• Modell: ASC CS-1611LN
• Sensortechnologie: MEMS kapazitiv
• Achsen: Triaxial
• Ausgang: 4-20 mA (single-ended analoger Stromausgang)
• Empfindlichkeitsfaktor: 0,16 mA/g bis 4 mA/g
• Messbereiche: ±2 g, ±5 g, ±10 g, ±50 g
• Versorgungsspannung: 8 bis 30 VDC
• Breitbandrauschen: < 0,2 µA
• Ausgelegt für sehr lange Kabellängen (>100 m) und hohe EMV-Immunität
• Gehäuse: Leichtes Aluminium, IP67
• Integriertes Kabel mit konfigurierbarer Länge und Steckverbindern
• Betriebstemperatur: -20°C bis +70°C
