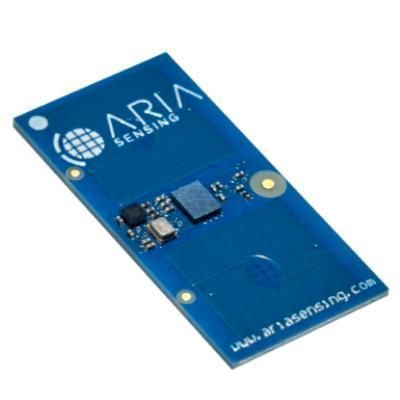

Radar-Sensormodul LT103 OEM

Übersicht Der LT103 OEM ist ein kompakter SMT Ultra-Wideband (UWB) Radar-Modul, entwickelt für 1D-Erkennung in Innenräumen sowie Präsenz-/Zielerkennungsaufgaben. Das Modul integriert hochwertige eingebettete Antennen, eine Signalverarbeitungseinheit und eine Kommunikationsschnittstelle in einem kleinen Formfaktor, um die Integration in industrielle Geräte und IoT-Anwendungen zu erleichtern. Die integrierte Verarbeitungseinheit führt fortgeschrittene Signalverarbeitung und Zielerkennung durch und entlastet das Host-System.

Hauptmerkmale

• EmPulse Technology: No
• Erkennungskapazität: 1D
• UWB-Regelkonformität: Weltweit einsetzbar (EU, Japan, USA, Kanada, Südkorea)
• Maximale Reichweite (bewegende Person): 9 m
• Sichtfeld / Strahlbreite: 120° × 120° (Eingebettetes Antennen-FOV ≈ ±60° × ±60°)
• Frequenzbereich: 7,3 GHz – 8,5 GHz
• Temperaturbereich: -40°C bis +85°C
• Flash-Speicher: 256 kB
• Größe: 15 mm × 30 mm
• Leistungsaufnahme: 85 mA @ 3,3 V
• Onboard-Mikrocontroller: ARM M4F
• Schnittstelle: UART
• Stromversorgung: Typisch 1,8 Vdc bis 3,3 Vdc

Regulatorische Konformität Entwickelt zur Einhaltung von EU EN 302 065 (EU), ARIB STD-T91 Ver. 2.0 2015 (Japan), FCC CFR 47 Part 15 (USA), RS220 03/2009 (Kanada) und KCC UWB-Vorschriften (Südkorea).

Technische Daten

• Produkttyp: SMT Ultra-Wideband (UWB) Radar-Modul für Innenanwendungen
• Modell: LT103 OEM
• Erkennungskapazität: 1D
• Maximale Reichweite (bewegende Person): 9 m
• Sichtfeld / Strahlbreite: 120° × 120° (Eingebettetes Antennen-FOV ≈ ±60° × ±60°)
• Frequenzbereich: 7,3 GHz – 8,5 GHz
• Betriebstemperatur: -40°C bis +85°C
• Flash-Speicher: 256 kB
• Abmessungen: 15 mm × 30 mm
• Leistungsaufnahme: 85 mA @ 3,3 V
• Onboard-Mikrocontroller: ARM M4F
• Schnittstelle: UART
• Stromversorgung: Typisch 1,8 Vdc bis 3,3 Vdc
• Regulatorik: konfigurierbar für weltweite UWB-Normen (EU, Japan, USA, Kanada, Südkorea)
