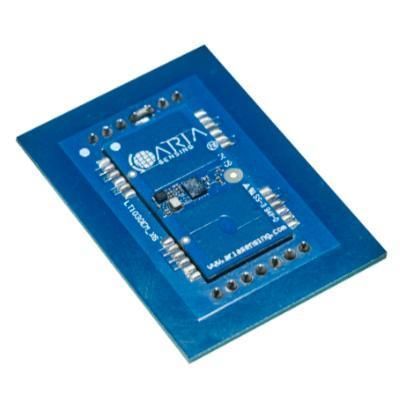

Radar-Sensormodul LT103 OEM XG

Produktübersicht
Vollständiges Micro‑UWB‑Radarmodul für SMD‑Bestückung, ausgelegt für Innenanwendungen. Das LT103 OEM XG ist eine kompakte Leiterplatte mit bereits montiertem LT103OEM und bietet Standard‑Pfostenleisten im Raster 2,54 mm für die Verbindung zum PC‑USB‑Port über eine FTDI‑Schnittstelle. Dadurch ist eine schnelle Leistungsbewertung sowie die zügige Entwicklung kundenspezifischer Algorithmen und Applikationen möglich. Lieferung mit GUI, C++‑Beispielen und Matlab/Octave‑Skripten.

Details

• PCB mit montiertem LT103OEM und Standard‑Pfostenleisten 2,54 mm für FTDI‑Verbindung zum PC‑USB
• Gelieferte Software und Beispiele: GUI, C++‑Beispiele, Matlab/Octave‑Skripte

Technische Daten

• Erkennungsfähigkeit: 1D
• Max. Reichweite (bewegende Person): 9 m
• Sichtfeld: 120° × 120°
• Strahlbreite: 120° × 120°
• Integrierte Antennen-FOV: ca. (±60° × ±60°)
• Frequenzbereich: 7,3 GHz bis 8,5 GHz
• UWB‑Regelkonformität: weltweit einsetzbar
• Betriebstemperatur: -40 °C bis +85 °C
• Flash‑Speicher: 256 kB
• Größe: 45 mm × 60 mm
• Leistungsaufnahme: 85 mA @ 3,3 V
• On‑board Mikrocontroller: ARM M4F
• Schnittstelle: UART
• Versorgung: typ. 1,8 Vdc bis 3,6 Vdc
• emPulse Technology: Nein
