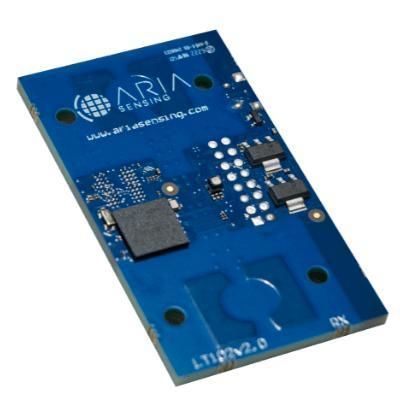

Positionssensormodul LT102 V2

Radar

Produktübersicht
LT102 V2 ist ein schlüsselfertiges Ultra-Wide Band (UWB) Radarmodul für den Innenbereich. Es integriert gerichtete UWB-Antennen, Signalverarbeitung und Kommunikationsschnittstellen für Präsenzdetektion, Positionsverfolgung und Atemsignal-Analyse.

Hauptmerkmale

• Integrierte gerichtete UWB-Antennen, vollständiger UWB-Transceiver und ARM M7 MCU an Bord.
• Erkennung: 1D-Präsenz- und Bewegungsdetektion, Positionsverfolgung, Atemsignal-Analyse.
• Kommunikation: USB Full Speed (virtueller COM-Port); Zusatzanschluss konfigurierbar als GPIO, SPI oder UART.
• Stromversorgung: USB 5 Vdc; typischer Verbrauch 225 mA @ 5 V.

Konformität & Technologie

• emPulse Technology: No
• Erkennungsfähigkeit: 1D
• Regulatorische Konformität: EN 302 065 (EU), FCC CFR 47 Part 15 (USA), RS220 03/2009 (Kanada)

Technische Daten

• Max. Reichweite (bewegte Person): 10 m
• Sichtfeld: 120° x 120°
• Strahlbreite: 120° x 120°
• FOV integrierte Antenne: ca. ±60° x ±60°
• Frequenzbereich: 6,5 GHz bis 8,5 GHz
• Betriebstemperatur: -40°C bis +85°C
• Flash-Speicher: 1 MB
• Abmessungen: 36 mm x 68 mm
• Leistungsaufnahme: 225 mA @ 5 V
• On-board Mikrocontroller: ARM M7
• Schnittstellen: UART / SPI / USB
• Stromversorgung: 5 Vdc (USB)
