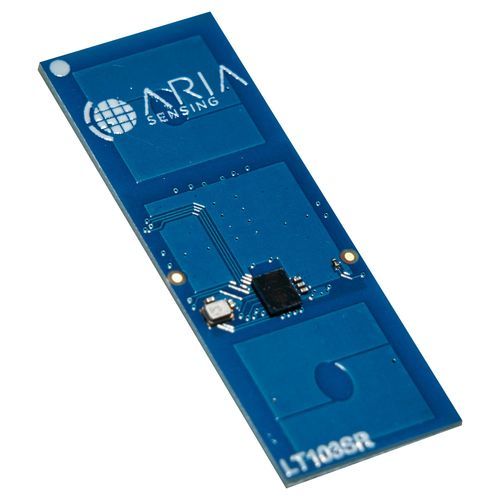

Radar-Sensormodul LT103 SR

Produktübersicht
Kompaktes SMT Ultra-Wideband (UWB) Radarmodul, ausgelegt für Kurzstrecken-Präsenz- und Bewegungsdetektion. LT103 SR ist die auf Kurzstreckenanwendungen optimierte Variante des LT103SPI.

Hauptmerkmale

• emPulse Technology: Nein
• Erkennungsfähigkeit: 1D
• UWB-Regelkonformität: weltweit einsetzbar

Leistung & Abdeckung

• Maximale Reichweite (bewegte Person): 9 m
• Sichtfeld (FOV): 120° × 120°
• Strahlbreite: 120° × 120°
• Eingebautes Antennen-FOV: ~ (±55° × ±55°)

Elektrisch & mechanisch

• Frequenzbereich: 7,3 GHz bis 8,5 GHz
• Stromaufnahme: 70 mA @ 3,3 V
• Stromversorgung: typ. 1,8 Vdc bis 3,3 Vdc
• Schnittstelle: SPI
• Flash: nein
• On-board uC: NA
• Abmessungen: 15 mm × 41 mm
• Temperaturbereich: -40°C bis +85°C

Technische Spezifikationen

• Erkennungsfähigkeit: 1D
• Maximale Reichweite (bewegte Person): 9 m
• Sichtfeld (FOV): 120° × 120°
• Strahlbreite: 120° × 120°
• Eingebautes Antennen-FOV: ~ (±55° × ±55°)
• Frequenzbereich: 7,3 GHz bis 8,5 GHz
• Stromaufnahme: 70 mA @ 3,3 V
• Stromversorgung: typ. 1,8 Vdc bis 3,3 Vdc
• Schnittstelle: SPI
• Flash: nein
• On-board uC: NA
• Abmessungen: 15 mm × 41 mm
• Temperaturbereich: -40°C bis +85°C
• UWB-Regelkonformität: weltweit einsetzbar
• emPulse Technology: Nein
