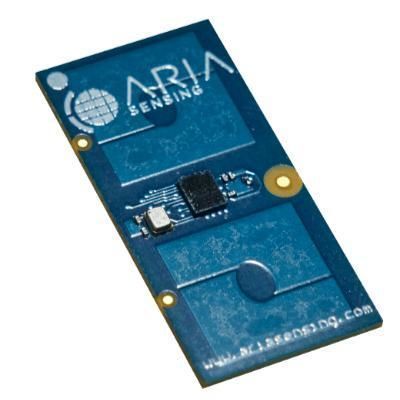

Radar-Sensormodul LT103 SPI

Übersicht
Hochpräzises, kompaktes und leichtes SMT-Ultra-Wideband-Radarmodul für Innenanwendungen.

Produktübersicht
Das LT103 SPI integriert hochwertige Antennen und eine SPI-Kommunikationsschnittstelle. Es ist ausgelegt zur Einhaltung der UWB-Vorschriften: EU EN 302 065 (EU), ARIB STD-T91 Ver. 2.0 2015 (Japan), FCC CFR 47 Part 15 (USA), RS220 03/2009 (Kanada) und KCC (Südkorea). Die Radar-Datenberechnung muss auf Host-Ebene erfolgen. Geeignet für Anwendungen, die mehr-als-Präsenz-Algorithmen erfordern.

Hauptmerkmale

• Schnittstelle: SPI
• Eingebaute hochwertige Antennen
• Kompaktes SMT-Gehäuse
• Für Innenanwendungen ausgelegt
• Weltweite UWB-Regulierungsfähigkeit

Erkennung und Abdeckung

• Erkennungsfähigkeit: 1D
• Maximale Reichweite (bewegte Person): 9 m
• Sichtfeld / Strahlbreite: 120° x 120° (Eingebaute Antennen-FOV: ca. ±60° x ±60°)

Hinweise
Die Radar-Datenberechnung erfolgt auf Host-Ebene; das Modul liefert Rohdaten des Radars über SPI.

Charakteristika / technische Spezifikationen

• Frequenzbereich: 7.3 GHz bis 8.5 GHz
• Stromversorgung: Typical 1.8 Vdc to 3.3 Vdc
• Stromaufnahme: 70 mA @ 3.3 V
• Größe: 15 mm x 30 mm
• Temperaturbereich: -40°C bis +85°C
• Flash: no
• On-board uC: N/A
• Schnittstelle: SPI
• Erkennungsfähigkeit: 1D
• Maximale Reichweite (bewegte Person): 9 m
• Sichtfeld: 120° x 120°
• Strahlbreite: 120° x 120°
• Eingebautes Antennen-FOV: ~(±60° x ±60°)
