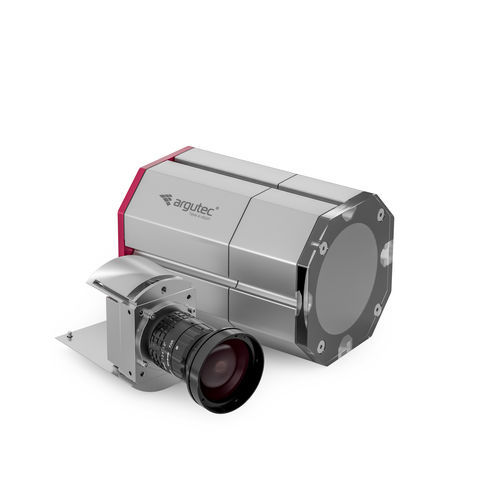

IP66-Kameragehäuse CH87.DIA87.PMMA

für raue UmgebungsbedingungenIP68IP69K

Übersicht

• IP69 / IP69K
• Robustes, abgedichtetes Aluminiumgehäuse
• Ø50 mm PMMA-Scheibe, Spektralbereich 390–700 nm
• Für große Industriekameras und unterschiedliche Objektive
• Führungsstangen für einfache Montage und Umkonfiguration
• Passive Kühlung über den massiven Aluminiumkörper
• Variable Befestigung (Schlitzmutter)
• Maßgeschneiderte Länge und optionales kundenspezifisches Kabelverschraubung verfügbar
• WICHTIG: Bitte geben Sie bei der Bestellung Modell von Kamera und Objektiv an, um die Kompatibilität sicherzustellen.

Details
Das CH87 Gehäuse für Industriekameras ist eine universelle Lösung für Kameras und Objektive, die nicht in kleinere Gehäuse wie die CH50-Baureihe passen. Das abgedichtete Aluminiumgehäuse schützt die Kamera vor mechanischen Beschädigungen, Staub, Schmutz und Fetten und bietet zugleich eine grundlegende passive Kühlung.

Spezielle Konstruktions- und Dichtungsdetails sorgen für Beständigkeit gegen Druckwasser (IP66), während das Gesamtgehäuse die Schutzarten IP69/IP69K erfüllt.

Kompatible Kameras (Tabelle)

• BASLER: Basler ace acA4096, acA4112; Basler beat beA4000; Basler MED ace 12.3, MED ace 8.9; Basler pilot piA1000, piA1600, piA2400, piA640; Basler racer raL12288, raL2048, raL4096, raL6144, raL8192; Basler runner ruL2048, ruL2098; Basler scout scA1300, scA1400, scA1600, scA640, scA750
• COGNEX: Cognex CIC-2900, CIC-4KL, CIC-5000
• FLIR: Flir Firewire, Flir Gazelle, Flir Grasshopper2, Flir Grasshopper3, Flir Chameleon3, Flir IR A35, Flir IR A65, Flir Oryx, Flir USB2
• OPTRIS: Optris IR PI 05M, IR PI 160, IR PI 1M, IR PI 200, IR PI 230, IR PI 400i, IR PI 450 G7, IR PI 450i, IR PI 640, IR PI 640 G7
• KEYENCE: Keyence CX-V CA-H2100

Verfügbare Dokumente

• Datasheet (EN)
• Benutzerhandbuch (EN)
• IP69 Testbericht

Technische Daten

• SKU: CH87.DIA87.PMMA
• Gewicht: 2,5 kg
• Schutzart: IP69/IP69K
• Innengehäusedurchmesser: 87 mm
• Fensterdurchmesser: 87 mm
• Fenstermaterial / Spektralbereich: Ø50 mm PMMA, 390–700 nm
• Gehäusematerial: robustes, abgedichtetes Aluminium (bietet passive Kühlung)
• Befestigung: Führungsstangen für einfache Montage und Umkonfiguration; variable Befestigung (Schlitzmutter)
• Optionen: kundenspezifische Länge, optional kundenspezifische Kabelverschraubung
• Lieferzeit: 12 Wochen
• Hinweis: Für Infrarotkameras muss das erforderliche Glas-/Germaniummaterial in der Bestellung angegeben werden.
