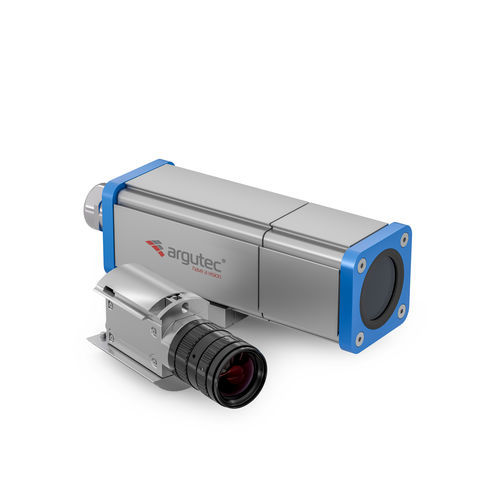

Wasserdichtes Kameragehäuse CH50.DIA35.blue

für raue UmgebungsbedingungenIP69IP69K

Übersicht
Das robuste Gehäuse CH50 bietet erhöhten Schutz für kleine Industriekameras (27×27, 29×29, 30×30, 31×31, 40×30 mm, bis zu 44 mm) vor mechanischen Beschädigungen, Schmutz, Fett, Staub, Wasser und Überhitzung. Spezielle Konstruktionen und Dichtungen gewährleisten IP69-Schutz gegen Druckwasser und sichern so Langlebigkeit und Zuverlässigkeit des Bildverarbeitungssystems. Dank Führungsstangen ist das CH50-Gehäuse schnell und einfach zu handhaben: Beim Austausch von Objektiv oder Kamera muss das Gehäuse am Einsatzort nicht demontiert werden.

Hauptmerkmale

• IP69 / IP69K zertifiziert
• Gehäuse aus dichtem, versiegeltem Aluminium
• Ø35 mm H-K9L-Glas (N-BK7-Äquivalent), AR MgF2-Beschichtung, Transmission 390–700 nm (optional bis 900 nm)
• Für kleine Industriekameras konzipiert (z. B. 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm)
• Führungsstangen für einfache Montage und Neu-Konfiguration
• Passiver Kühlmechanismus durch Wärmeübertragung an das Gehäuse
• Inklusive Kamerahalterung und Montagesatz
• Optionale Anpassungen: Sonderlänge, individuelles Logo, spezieller Kabelverschraubung und weitere Modifikationen
• WICHTIG: Geben Sie bei der Bestellung das Kamera- und Objektivmodell an, um die Kompatibilität sicherzustellen

IP69 (IP69K)
Das CH50 ist nach IP69 zertifiziert (äquivalent zum IP69K-Test gemäß ISO 20653 / EN 60529) und bietet Schutz gegen Hochdruck-/Heißwasser-Reinigungen, wie sie in Lebensmittel- und Hygieneumgebungen erforderlich sind.

Passiver Kühlmechanismus als sekundärer Schutz
Das CH50-Gehäuse verfügt über ein Distanzsystem zur Kamerabefestigung, das den Wärmetransfer von der Kamera zum Gehäuse gewährleistet. Diese passive Kühlung senkt die Kameratemperatur im Vergleich zu ungeschützten Kameras deutlich; auch die Objektivtemperatur wird reduziert, wenn Wärme vom Gehäuse abgeführt wird.

Große Kompatibilität
Die CH50-Abdeckung ist eine universelle Lösung für kleine Industriekameras. Hauptsächlich für Standardkameras 29×29 mm ausgelegt, kann sie auch breitere Kameras (bis zu 40 mm) aufnehmen und mit kleinen Anpassungen höhere Kameras (30–31 mm) oder breitere Einheiten (bis zu 44 mm) aufnehmen. Für Kameras unter 28 mm können Montageplatten für eine sichere Installation modifiziert werden.

Abmessungen & Länge
Die Standardlänge beträgt 150 mm (Front 50 mm + Rück 100 mm). Längere oder kürzere Abdeckungen können je nach Kameratyp, Steckern und Objektivanforderungen gefertigt werden.

Datenblätter & Handbücher verfügbar
Für CH50 sind Datenblatt und Benutzerhandbuch verfügbar (Dokumente als Produktressourcen vorhanden).

Kompatibilitätsübersicht (Montagehöhen / -breiten)
min. Höhe (kundenspezifisches Gehäuse): ≤27mm
Standardhöhe: 28-29mm
max. Höhe (kundenspezifisches Gehäuse): 31mm
Standardbreite: 27-40mm
max. Breite (kundenspezifisches Gehäuse): 44mm

Standard Kamerahalterung — Beispiele
Hersteller-Spalten enthalten Beispiele wie: BASLER (ace acA640, ace acA720, ace acA780, ace acA800, ace acA1300, ace acA1440, ace acA1600, ace acA1920, ace acA2000, ace acA2040, ace acA2440, ace acA2500, ace acA3088, ace acA3800, ace acA4024, ace acA4600, ace acA5472, ace acA4096, ace acA4112), COGNEX (Cognex CIC-10MR, CIC-1300, CIC-2000, CIC-300, CIC-4000, CIC-5MR/5000), ALLIED VISION (Mako-Serie: Mako G-030, G-032, G-040, G-152, G-131, G-158, G-192, G-223, G-234, G-319, G-419, G-503, G-507), LUCID (Triton-Modelle TRI200S, TRI120S, TRI122S, TRI089S, TRI071S, TRI064S, TRI050S, TRI032S, TRI028S, TRI023S, TRI016S, TRI004S), FLIR (Blackfly / Blackfly S / Flea3), KEYENCE und andere. (Die vollständige Produktseite listet viele unterstützte Modelle und Serien.)

Optionale Kamerahalterung — Beispiele
Optionale Halter und Kompatibilitätseinträge umfassen IMAGING SOURCE (DxK-Serie), IDS IMAGING (uEye-Serie), DAHENG IMAGING (MER-Serie), BAUMER und andere. (Die Produktseite enthält eine detaillierte Zuordnung optionaler Halter zu Kameramodellen.)

Produktspezifikationen

• IP-Klassifizierung: IP69 / IP69K
• Innengehäusedurchmesser: 50 mm
• Fensterdurchmesser: 35 mm
• Fenstermaterial / Beschichtung: H-K9L (N-BK7 äquiv.), AR MgF2, 390–700 nm (optional bis 900 nm)
• Gewicht: 600 g (inkl. Kamerahalterung und Halter)
• Geeignet für Kameragrößen: Standard 29×29 mm (unterstützt bis ~40 mm Breite, anpassbar auf 44 mm)
• Standardlänge: 150 mm (Front 50 mm + Rück 100 mm); kundenspezifische Längen verfügbar
• Montageoptionen: Standardplatten für 2×M2 (12 mm) oder 2×M3 (20–26 mm) Gewinde; kundenspezifische Montage auf Anfrage
• Enthalten: Kamerahalterung + Montagesatz
