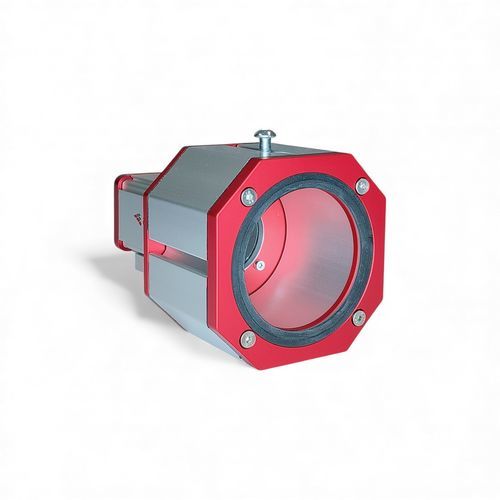

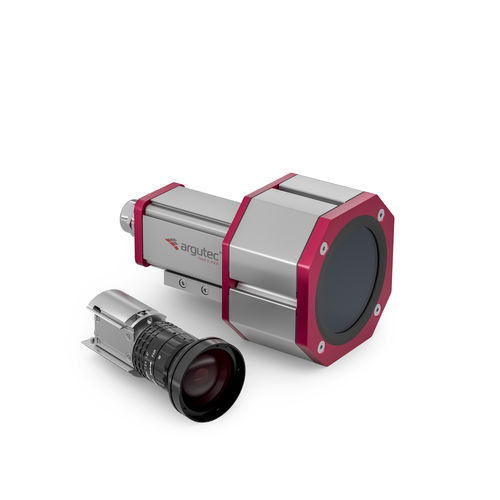

Wandmontiertes Gehäuse CH50-87.DIA83

zylinderförmigAluminiumfür Kamera

Übersicht

• IP69*
• Abgedichtetes Aluminiumgehäuse
• Frontglas Ø83 mm H-K9L (äquivalent N-BK7), AR MgF₂, 390–700 nm (optional bis 900 nm)
• Für kleine Industriekameras (z. B. 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm) mit großen Objektiven (vergrößerter Frontbereich) konzipiert
• Passive Kühlung
• Kamerahalterung + Montagesatz + Nutmutter enthalten
• Individuelle Länge und optional verschraubbare Kabelverschraubung
• WICHTIG: Bitte geben Sie bei der Bestellung das Kameramodell und das Objektivmodell an, um die Kompatibilität sicherzustellen.

IP69 (IP69K)
Das Gehäuse CH50-87.DIA83 ist aus der Integration der Vorgängermodelle CH50 und CH87 entstanden, die die Anforderungen der IP69-Zertifizierung erfüllten. Das CH50-87.DIA83 selbst ist noch nicht als eigenständiges Produkt offiziell zertifiziert.

Passive Kühlung als sekundärer Schutz für Kamera und Objektiv
Ähnlich dem CH50 bewirkt das Gehäuse eine passive Kühlung, die die Temperatur der Kamera reduziert. Temperaturverlaufstests zeigen, dass ohne Abdeckung die Wärme der Kamera größtenteils auf das Objektiv übertragen wird, während durch die Wärmeableitung des Gehäuses das Objektiv etwas kühler bleibt.

Gehäuseabmessungen und Kamerabefestigung
Das CH50-87.DIA83 bietet im hinteren Bereich einen Innen-Ø von 50 mm für den Kamerabereich und im vorderen Bereich einen Innen-Ø von 87 mm für den Objektivbereich. Die freie Öffnung des Frontglases beträgt 83 mm, um Abschattungen im Bild zu minimieren. Die Länge des Gehäuses wird kundenspezifisch gewählt. Die Kamera wird mit 2 Schrauben M2 oder M3 an der internen Halterung befestigt (standardmäßig für M2 mit 18 mm Lochabstand vorbereitet). Für andere Kameras kann die Halterung mit M3-Abstand vorbereitet werden. Die sichere Fixierung bei starken Vibrationen erfolgt durch Druck mit einem speziellen Expansionsstück, das mitgeliefert wird.

Technische Daten

• Modell: CH50-87.DIA83
• Schutzart: abgeleitet von IP69-zertifizierten Vorgängern (CH50 und CH87); CH50-87.DIA83 noch nicht als eigenständiges Produkt zertifiziert
• Material: abgedichtetes Aluminiumgehäuse
• Frontglas / Blende: Ø83 mm H-K9L-Glas (äquivalent N-BK7), AR MgF₂-Beschichtung
• Transmissionsbereich Glas: 390–700 nm (optional bis 900 nm)
• Innen-Ø hinten (Kamerabereich): 50 mm
• Innen-Ø vorne (Objektivbereich): 87 mm
• Blenden-Ø (freie Öffnung): 83 mm
• Geeignete Kameras: kleine Industriekameras 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm
• Kühlung: passive Kühlung zur Reduzierung der Temperatur von Kamera und Objektiv
• Montage: Kamerabefestigung mit 2×M2 (Standard, 18 mm Lochabstand) oder konfigurierbar auf 2×M3; Montagesatz und Nutmutter enthalten
• Vibrationssicherung: spezielles Expansionsstück enthalten
• Optionen: kundenspezifische Länge, optionale kundenspezifische Kabelverschraubung
• Typische Lieferzeit: 3 Arbeitstage
