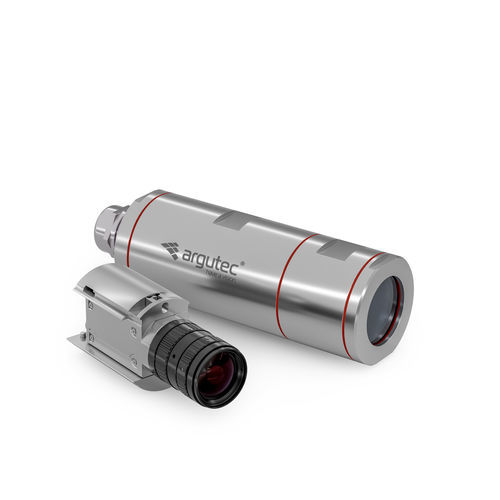

Wandmontiertes Gehäuse CHS50.DIA38

zylinderförmigEdelstahlfür die Lebensmittelindustrie

Übersicht
Das Gehäuse CHS50 wurde für anspruchsvolle Industrieumgebungen entwickelt, einschließlich Lebensmittel- und Chemieindustrie. Das Edelstahlgehäuse bietet mechanischen Schutz und passive Kühlung für die Kamera. Der vordere Bereich ist für eine einfache Objektivjustage ausgelegt und erleichtert die Installation. Das Gehäuse ist mit einem Kabelverschraubung für ein oder zwei Kabel ausgestattet. Leicht abnehmbare Front- und Rückteile vereinfachen Handhabung und Wartung. Die Schutzart IP68 bis 5 bar gewährleistet zuverlässigen Schutz gegen Staub und Wasser.

Hauptmerkmale

• IP68 (5 bar)
• Edelstahlbauweise
• Geeignet für Lebensmittel- und Chemieindustrie
• Fenster: Ø38 mm H-K9L-Glas (N-BK7 äq.), AR MgF2, 390–700 nm (optional 900 nm)
• Kompatibel mit kleinen Industriekameras (z. B. 27×27, 29×29, 30×30, 31×31)
• Passive Kühlung zur thermischen Unterstützung
• Inklusive Kamerahalterung und Edelstahl-Montagekonsole

Wichtiger Hinweis
+ WICHTIG: Bitte geben Sie bei der Bestellung Modell von Kamera und Objektiv an, um die Kompatibilität sicherzustellen.

Zubehör

• Kabelverschraubung mit Einlage für 1 oder 2 Kabel Ø 4–6 mm
• Distanzstück zur Fixierung der Kamera
• 2x M2x6 Schrauben und 2x M3x6 Schrauben zur Befestigung der Kamera am Distanzstück
• Edelstahl-Montagekonsole

Standard-Kamerahalter (Tabelle)
BASLER | | COGNEX | ALLIED VISION |
ace acA640 | ace 2 a2A1920 | Cognex CIC-10MR | Mako G-030 | Guppy PRO F-125
ace acA720 | ace 2 a2A2448 | Cognex CIC-1300 | Mako G-032 | Guppy PRO F-146
ace acA780 | ace 2 a2A2590 | Cognex CIC-2000 | Mako G-040 | Guppy PRO F-201
ace acA800 | ace 2 a2A2840 | Cognex CIC-300 | Mako G-152 |
ace acA1300 | ace 2 a2A3840 | Cognex CIC-4000 | Mako G-131 | LUCID
ace acA1440 | ace 2 a2A4096 | Cognex CIC-5MR/5000 | Mako G-158 | Triton TRI200S
ace acA1600 | ace 2 a2A4504 | | Mako G-192 | Triton TRI120S
ace acA1920 | ace 2 a2A5320 | | Mako G-223 | Triton TRI122S
ace acA2000 | ace 2 a2A5328 | FLIR Blackfly | Mako G-234 | Triton TRI089S
ace acA2040 | | FLIR Blackfly S | Mako G-319 | Triton TRI071S
ace acA2440 | | FLIR Flea3 | Mako G-419 | Triton TRI064S
ace acA2500 | | | Mako G-503 | Triton TRI050S
ace acA3088 | | | Mako G-507 | Triton TRI032S
ace acA3800 | | CV-3000 CV-035 | Mako U-029 | Triton TRI028S
ace acA4024 | | CV-3000 CV-200 | Mako U-051 | Triton TRI023S
ace acA4600 | | CV-5000 CV-H500 | Mako U-130 | Triton TRI016S
ace acA5472 | | | Mako U-503 | Triton TRI004S
ace acA4096 | | | Guppy F-033 | Triton TRI02KA
ace acA4112 | | | Guppy F-046 | Phoenix PHX200S
MED ace 2.3 | | | Guppy F-080 | Phoenix PHX120S
MED ace 5.1 | | | Guppy F-146 | Phoenix PHX089S
MED ace 5.3 | | | Guppy PRO F-031 |
MED ace 8.9 | | | Guppy PRO F-032 |
MED ace 12.3 | | | Guppy PRO F-033 |
MED ace 20.0 | | | Guppy PRO F-046 |

Optionale Kamerahalter (Tabelle)
IMAGING SOURCE | IDS IMAGING | DAHENG IMAGING | |
DxK 33UJ003 | uEye xx-5040CP | MER2-302-37G | MER-503-20G (P) | VCXU 123
DxK 23UM021 | uEye GV-5080CP-P | MER2-202-60G | MER-200-20G (P) | VCXU 124
DxK 23UV024 | uEye xx-5240CP | ME2P-2621-15U3 | MER-132-43x | VCXU 125
DxK 23UP031 | uEye xx-5250CP | ME2P-1230-23U3 | MER-131-75G (P) | VCXU 13
DxK xxUX174 | uEye xx-5260CP | MER2-2000-19U3 | MER-125-30x | VCXU 15
DxK 33UX178 | uEye xx-5270CP | MER2-1220-32U3 | MER-050-200G (P) | VCXU 201
DxK 33UX183 | uEye xx-5280CP | MER2-503-36U3 | MER-032-120G (P) | VCXU 22
DxK 33UX226 | uEye xx-5480CP | MER2-502-79U3 | MER-031-300G (P) | VCXU 23
DxK 23UX236 | uEye xx-5580CP | MER2-301-125U3 | MER-030-120x | VCXU 24
DxK x3UX249 | uEye xx-5860CP | MER-1220-32U3 (L) | MER-130-30U (L) | VCXU 25
DxK 33xX250 | uEye xx-5880CP | MER-160-227U3 (L) | MER-500-7U (L) | VCXU 31
DxK 33UX252 | uEye GV-5890CP | MER-041-436U3 (L) | MER-310-12U (L) | VCXU 32
DxK 33UX264 | uEye Ux-3040CP | MER-2000-19U3 (L) | MER-132-30U (L) | VCXU 50
DxK 33UX265 | uEye Ux-3060CP | MER-630-60U3 (L) | MER-040-30U (L) | VCXU 51
DxK 33UX273 | uEye Ux-3070CP | MER-051-120x | | VCXU 53
DxK 23U274 | uEye Ux-3080CP | MER-1810-21U3 (L) | | BAUMER VCXU 65
DxK 33UX287 | uEye U3-3080CP-P | MER-1520-13U3 (L) | VEXG 02 | VCXU 90
DxK 33UX290 | uEye Ux-3260CP | MER-1070-14U3 (L) | VEXG 100 | VCXU 91
DxK 23U445 | uEye Ux-3270CP | MER-503-36U3 (L) | VEXG 13 |
DxK 23U618 | uEye Ux-3280CP | MER-502-79U3 (L) | VEXG 25 |
DxK x3UP1300 | uEye U3-3800CP | MER-500-14x | VEXG 52 |
DxK 33UP2000 | uEye Ux-3860CP | MER-302-56U3 (L) | VEXG 24 |
DxK 33UP5000 | uEye Ux-3880CP | MER-301-125U3 (L) | VCXG 02 |

Produktbeschreibung
Das CHS50-Gehäuse bietet einen vorderen Bereich, der für einfache Objektivjustage ausgelegt ist. Es enthält eine Kabelverschraubung für 1–2 Kabel, abnehmbare Front- und Rückteile für Wartungsarbeiten sowie eine Edelstahl-Montagekonsole. Passive Kühlung unterstützt das thermische Management der Kamera. Schutzart IP68 bis 5 bar.

Technische Daten

• Schutzart: IP68 (5 bar)
• Innengehäusedurchmesser: 50 mm
• Fensterdurchmesser: 38 mm
• Fensterglas: Ø38 mm H-K9L (N-BK7 äq.), AR MgF2, 390–700 nm (optional 900 nm)
• Gewicht: 1,5 kg inklusive Kamerahalter und Konsole
• Material: Edelstahlgehäuse
• Kühlung: Passive Kühlung
• Kamerakompatibilität: Für kleine Industriekameras (z. B. 27×27, 29×29, 30×30, 31×31); zahlreiche Standard- und optionale Halterungen oben gelistet
• Zubehör: Kabelverschraubung (Insert Ø 4–6 mm), Distanzstück, Befestigungsschrauben (2x M2x6, 2x M3x6), Edelstahl-Montagekonsole
• SKU: CHS50.DIA38
• EAN / GTIN: 0762497538809
• Lieferzeit: 3–4 Wochen
• Preis (zzgl. MwSt.): 320,00 EUR
