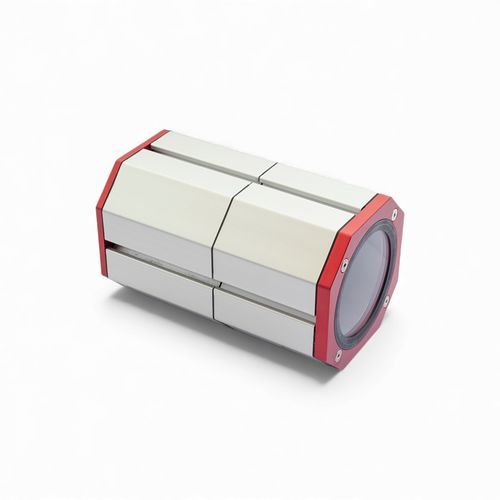

Wandmontiertes Gehäuse CH87.DIA83

zylinderförmigAluminiumIndustrie

Übersicht

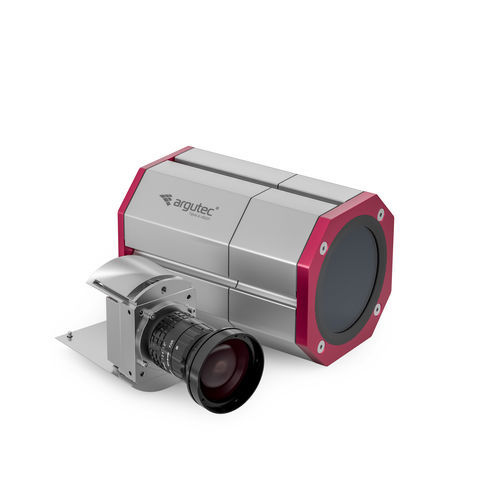

Das Gehäuse für Industriekamera CH87 ist eine universelle Lösung für verschiedene Kameras und Objektive, insbesondere für solche, die nicht in die CH50-Produktlinie passen.
Das robuste, dicht abgeschlossene Industriekameragehäuse bietet erhöhten Schutz der Kamera nicht nur vor mechanischen Beschädigungen, sondern auch vor Schmutz und Fett. Spezielle Konstruktionen und Dichtungen gewährleisten IP69 / IP69K-Beständigkeit gegen Druckwasser.
Dank massivem Aluminium dient es außerdem als grundlegende passive Kühlung.

Hauptmerkmale

• IP-Schutzklasse: IP69 / IP69K
• Robustes, dichtes Aluminiumgehäuse
• Fenster: H-K9L-Glas (entspricht N-BK7), AR MgF₂-Beschichtung
• Transmissionsbereich: 390–700 nm (optional bis 900 nm)
• Für große Industriekameras ausgelegt
• Führungsstangen für einfache Montage und Neukonfiguration
• Passive Kühlung (Aluminiumgehäuse)
• Variable Befestigung (Nutenstein)
• Maßgeschneiderte Länge verfügbar; optionales kundenspezifisches Kabelverschraubung
• Empfehlung: Kamera- und Objektivmodell bei der Bestellung angeben, um Kompatibilität sicherzustellen

Beispiele geeigneter Kameras (Tabelle)
BASLER | | COGNEX | FLIR | OPTRIS | KEYENCE
Basler ace acA4096 | Basler pilot piA1600 | Cognex CIC-2900 | Flir Firewire | Optris IR PI 05M * | Keyence CX-V CA-H2100
Basler ace acA4112 | Basler pilot piA2400 | Cognex CIC-4KL | Flir Gazelle | Optris IR PI 160 * |
Basler beat beA4000 | Basler pilot piA640 | Cognex CIC-5000 | Flir Grasshopper2 | Optris IR PI 1M * |
Basler MED ace 12.3 | Basler racer raL12288 | | Flir Grasshopper3 | Optris IR PI 200 * |
Basler MED ace 8.9 | Basler racer raL2048 | | Flir Chameleon3 | Optris IR PI 230 * |
Basler pilot piA1000 | Basler racer raL4096 | | Flir IR A35 * | Optris IR PI 400i * |
| Basler racer raL6144 | | Flir IR A65 * | Optris IR PI 450 G7 * |
| Basler racer raL8192 | | Flir Oryx | Optris IR PI 450i * |
| Basler runner ruL2048 | | Flir USB2 | Optris IR PI 640 * |
| Basler runner ruL2098 | | | Optris IR PI 640 G7 * |
| Basler scout scA1300 | | | |
| Basler scout scA1400 | | | |
| Basler scout scA1600 | | | |
| Basler scout scA640 | | | |
| Basler scout scA750 | | | |

Hinweis
* Für Infrarotkameras muss das erforderliche Fenster- bzw. Germanium-Material bei der Bestellung angegeben werden.

Technische Daten / Spezifikationen

• IP-Schutzklasse: IP69 / IP69K
• Innendurchmesser des Gehäuses: 87 mm
• Fensterdurchmesser: 83 mm
• Fensterglas: H-K9L (entspricht N-BK7), AR MgF₂
• Transmissionsbereich (Standardglas): 390–700 nm (optional bis 900 nm)
• Gehäusematerial: Aluminium (abgedichtet, robust)
• Kühlung: passiv (Aluminiumgehäuse dient als Kühlkörper)
• Befestigung: variable Montage (Nutenstein) und Führungsstangen für Installation/Neukonfiguration
• Sonderanfertigung: kundenspezifische Länge und optionales Kabelverschraubung verfügbar
• Gewicht: 2,5 kg
• SKU (Produktcode): CH87.DIA83
• Lieferzeit (typisch): 2 Wochen
