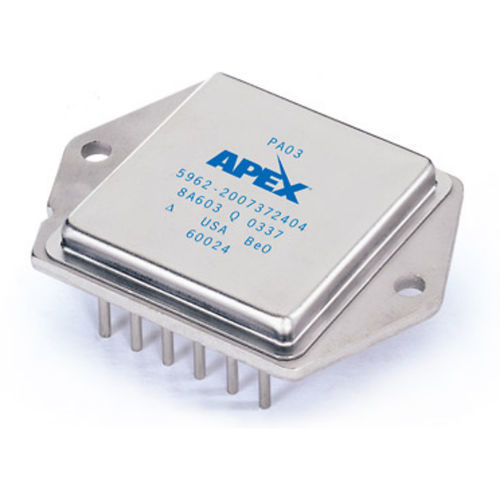

Leistungsverstärker PA03

BetriebHybridHochstrom

Der PA03 ist ein 30A, 150V Leistungs-Operationsverstärker, der dank seines hermetisch abgedichteten, kupferfarbenen MO-127 12-Pin PowerDIP-Gehäuses eine interne Verlustleistung von 500 Watt aufweist. Die hervorragende Wärmeleitfähigkeit von Kupfer ermöglicht wesentlich höhere Leistungen, während die Anzahl der Pins zusätzliche Steuerungsfunktionen bietet. Der PA03 enthält innovative Strombegrenzungsschaltungen zur Minimierung der internen Verlustleistung auf eine Kurve, die dem sicheren Betriebsbereich der Leistungstransistoren nahe kommt. Die interne Strombegrenzung von 35A wird durch eine thermische Abtastung ergänzt, die die Strombegrenzung bei steigender Substrattemperatur reduziert. Darüber hinaus überwacht eine Teilschaltung die tatsächlichen Sperrschichttemperaturen und reduziert mit einer Reaktionszeit von weniger als zehn Millisekunden die Stromgrenze weiter, um die Sperrschichttemperatur bei 175°C zu halten. Der PA03A ist die A-Grade-Version, die eine verbesserte Leistung in den Bereichen Offset-Spannung, Bias-Strom und Offset-Strom bietet.
