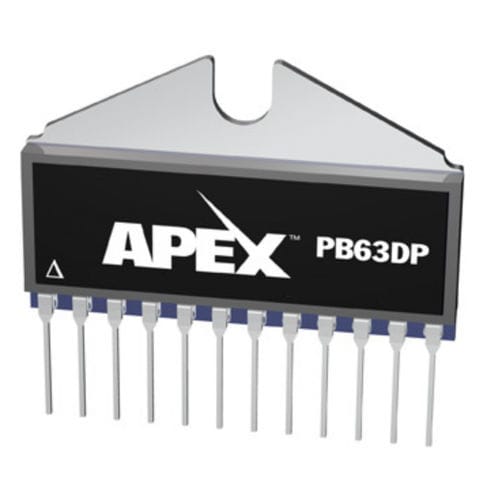

Signalverstärker PB63

LeistungStromfür Messinstrument

Der PB63 ist ein zweikanaliger Leistungsverstärker mit hoher Dichte, der Anstiegsgeschwindigkeiten von bis zu 1.000V/µs und eine Leistungsbandbreite von 1MHz für den Einsatz in Hochspannungsinstrumenten wie Mustergeneratoren in Flachbildschirm-Prüfsystemen, Halbleiter-PPS-V/I-Quellen und Druckkopftreiberelektronik in industriellen Tintenstrahldruckern bietet. Der PB63 maximiert die Designflexibilität, wenn er zusammen mit einem Allzweck-Kleinsignal-Operationsverstärker eingesetzt wird. Die benutzerdefinierte Kombination aus Treiber und Booster passt die Spannungs- und Stromverstärkung an und optimiert Genauigkeit, Offset, Eingangsrauschen und Einschwingzeit. Das Zweikanal-Design des Leistungsboosters erweitert die Flexibilität des Schaltungslayouts, da jeder Booster-Kanal mit separaten Kleinsignalverstärkern gepaart werden kann, die mit unterschiedlichen Parametern arbeiten. Der PB63 kann in einigen Anwendungen auch ohne Kleinsignaltreiber verwendet werden und benötigt lediglich einen externen Strombegrenzungswiderstand, um ordnungsgemäß zu funktionieren. Der PB63A ist die A-Grade-Version, die eine verbesserte Leistung in den Bereichen Offset-Spannung und Eingangsvorspannungsstrom bietet. Auch der Ausgangsstrom pro Kanal verbessert sich auf typisch 2A im Vergleich zu einer "PEAK"-Leistung von 2A beim Basismodell PB63.
