Stromverstärker MP118

BetriebMessTemperatur

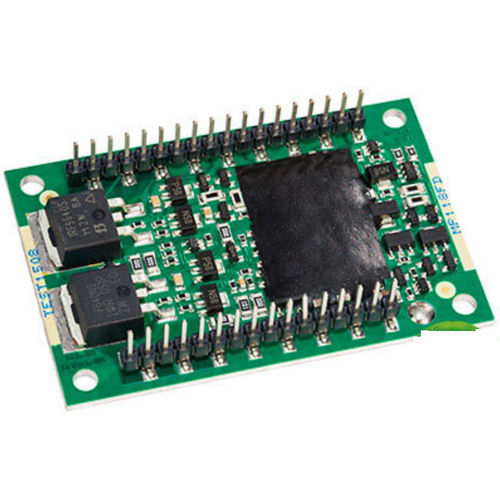

Der MP118 ist ein Operationsverstärker mit niedrigem Ruhestrom und hoher Verlustleistung, der mehrere neue Schutzschichten auf der Platine integriert hat, darunter eine Überstromabschaltung. Der MP118FD wurde als Open-Frame-Produkt mit einer Grundfläche von nur 26cm2 (4in2) entwickelt und weist einen Ruhestrom von nur 25mA auf und kann eine interne Verlustleistung von 100W aufweisen. Zusätzlich zur Temperaturabschaltung und zur externen Abschaltung bietet der Baustein eine neue Funktion, die die Überstrombegrenzung durch die Möglichkeit ersetzt, die Ausgangstreiber des Bausteins bei Überstrom vollständig abzuschalten. Dadurch wird der Leistungsverstärker vor Überlastung durch zu hohen Strom und unsichere Verlustleistung geschützt. Die ebenfalls neue Onboard-Temperaturüberwachungsschaltung ermöglicht es dem MP118, das System abzuschalten, bevor dauerhafte Schäden auftreten können. Was die elektrische Leistung angeht, enttäuscht der MP118 nicht. Das Produkt ist mit Stromversorgungen bis zu 200 V kompatibel, kann einen Dauerausgangsstrom von 10 A bzw. 12 A PEAK liefern und hat eine Leistungsbandbreite von 140 kHz. Schutz vor Überstromabschaltung Zwei Strommessleitungen müssen direkt an den Strommesswiderstand angeschlossen werden. Damit der Überstromschutz korrekt funktioniert, muss Pin 28 mit der Verstärkerausgangsseite und Pin 27 mit der Lastseite des Strommesswiderstands RLIM verbunden werden, wie in Abbildung 6 gezeigt. Diese Verbindung überbrückt alle parasitären Widerstände RP, die durch Sockel und Lötstellen sowie durch interne Verstärkerverluste entstehen. Der Strommesswiderstand darf nur an der in der Abbildung gezeigten Stelle im Ausgangskreis platziert werden. Der Wert des Strommesswiderstandes
