Betrieb Verstärker PA97

LeistungHochspannung

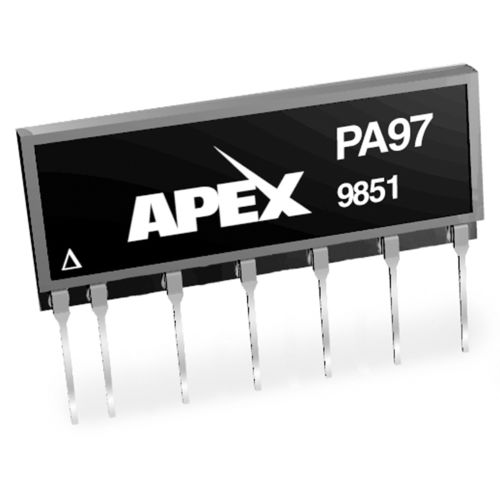

Der PA97 ist ein 900-V-Operationsverstärker, der einen sehr niedrigen Ruhestrom von 600 µA aufweist. Der PA97 wurde als kostengünstige Lösung für die Ansteuerung von Dauerausgangsströmen bis zu 10mA und Impulsströmen bis zu 15mA in Hochspannungsanwendungen wie Instrumentierung, piezoelektrische Wandler und elektrostatische Wandler und Ablenkung entwickelt. Die Ausgangsstufe dieses MOSFET-Leistungsverstärkers ist in Klasse C vorgespannt, um einen niedrigen Ruhestrom zu gewährleisten, und die externe Kompensation bietet Flexibilität bei der Wahl der Bandbreite und der Anstiegsgeschwindigkeit für die Anwendung. Der PA97 ist in einem platzsparenden, galvanisch getrennten 7-Pin-SIP-Gehäuse untergebracht und eignet sich für Leiterplattenlayouts mit hoher Dichte.
