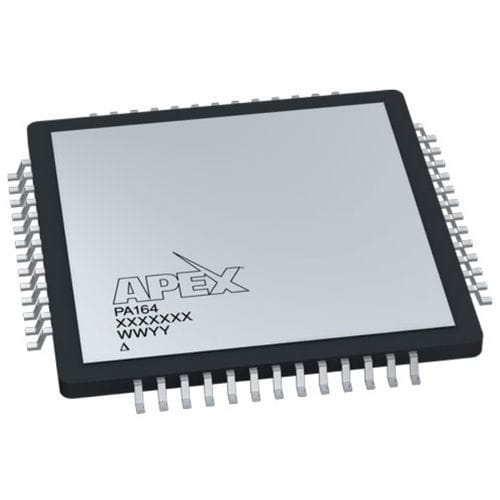

Leistungsverstärker PA164

HochspannungHochstrom

Der PA164 ist ein Leistungsverstärker-IC mit hoher Dichte, der die MOSFET-Technologie und ein proprietäres Siliziumdesign nutzt, um neue Maßstäbe in Bezug auf Leistung und Wärmemanagement für Leistungsverstärker-ICs zu setzen. Mit einem Gehäuse von nur 20mm x 20mm kann dieser Baustein kontinuierlich 1A Ausgangsstrom und bis zu 4A PEAK bei Spannungsversorgungen bis zu 200V liefern. Der PA164 verwendet getrennte Stromversorgungen für den Verstärkerkern und die Ausgangsstufe, um die Gesamtverlustleistung von 28 W interner Wärmeentwicklung zu optimieren. Die thermische Effizienz wird durch das PQ-Gehäuse mit einer Wärmenase auf der Oberseite weiter verbessert, die die Montage eines einzelnen Kühlkörpers über einem einzelnen IC oder einem "Array"-Muster dieser Bauteile vereinfacht. Der integrierte Schutz des PA164 umfasst eine benutzerdefinierte, temperaturkompensierte Strombegrenzung und einen Temperatursensorausgang. Eine zusätzliche Ausgangsdeaktivierungsfunktion und ein Überstrom-Flag vereinfachen die Implementierung eines robusten Fehlerschutzes auf Systemebene.
