Schlauch für Dampf Imawrap-C™

Silikonfür HochdruckTransfer

Produktübersicht

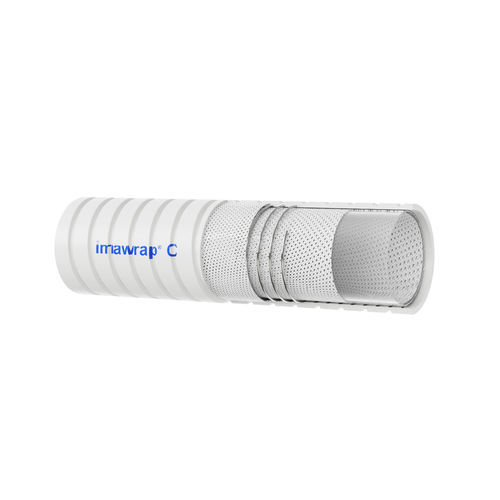

Imawrap-C™ ist ein innen glatter, platinvernetzter Silikonschlauch, verstärkt durch eine SS316L Spiralwicklung und vier Lagen hochwertiges Polyestergewebe sowie eine gewellte Silikon-Außenhülle. Mehrere Polyesterlagen erhöhen den Berstdruck. Das Produkt eignet sich für Anwendungen mit hoher Knickresistenz und für den Transfer von Hochdruckdampf in der pharmazeutischen und biotechnologischen Industrie.

Anwendungen

• Pharmazeutische Verarbeitung
• Lebensmittelverarbeitung
• Anwendungen mit Wägezellen (Load Cell)
• CIP- und WFI-Transfer
• Schüttgut- bzw. Pulverförderung
• Kosmetik- und Ultrapurwasser-Transfer
• Hochdruckdampf-Transfer

Zertifizierungen

• E&L-Studien auf Toxikon-Basis für die Innenauskleidung verfügbar
• NSF-51 Zertifizierung für Harzauskleidung
• Entspricht US FDA 21 CFR 177.2600 Lebensmittelstandard
• Entspricht USP Klasse VI
• Entspricht ISO 10993-1
• RoHS; frei von Phthalaten / Bisphenol / flüchtigen Weichmachern; TSE / BSE Zertifizierung
• Nachweis tierischer Herkunft (frei von tierischen Materialien)
• USFDA DMF Akkreditierung #26201
• Vollständiges Validierungspaket auf Anfrage verfügbar

Wesentliche Merkmale

• Hohe Druckfestigkeit für sicheren Materialtransfer
• Ausgelegt für Anwendungen mit hoher Vakuumbelastung
• Ausgezeichnete Flexibilität und Knickfestigkeit
• Chargentraceability
• Temperaturbereich: -55 °C bis 220 °C
• Erhältlich mit SS316L Tri‑Clover Anschlüssen
• Sterilisierbar durch Autoklav, CIP & SIP; kompatibel mit Ethylenoxid und Gammastrahlung

Standardgrößen (Katalog)
# | CATALOGUE NO. | SIZE IN MM (ID x OD) | SIZE IN INCH (ID) | MAX WORKING PRESSURE (IN BAR) @ 27°C | MIN BURST PRESSURE (IN BAR) @ 27°C | MIN BEND RADIUS IN (MM) | VACUUM Hg @ 70°F/27°C (IN MM)
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

Eigenschaften / technische Spezifikationen

• Innenauskleidung: platinvernetzter Silikon (innen glatt)
• Verstärkung: SS316L Spiralwicklung
• Verstärkungswicklung: 4-lagiges hochwertiges Polyestergewebe
• Außenhülle: gewellte Silikonabdeckung
• Temperaturbereich: -55 °C bis 220 °C
• Typische Sterilisationsmethoden: Autoklav, CIP, SIP, Ethylenoxid, Gammastrahlung
• Verfügbare Endanschlüsse: Option SS316L Tri‑Clover Enden
• Rückverfolgbarkeit: chargenrückverfolgbar
• Konformität: US FDA 21 CFR 177.2600, USP Klasse VI, ISO 10993-1, NSF-51 auf Harzauskleidung, RoHS und frei von angegebenen schädlichen Weichmachern
• Geeignete Anwendungen: Hochdruckdampftransfer, Pharma, Biotech, Lebensmittel, Ultrapurwasser, CIP/WFI, Schüttgut-/Pulvertransfer, Wägezellenanwendungen
