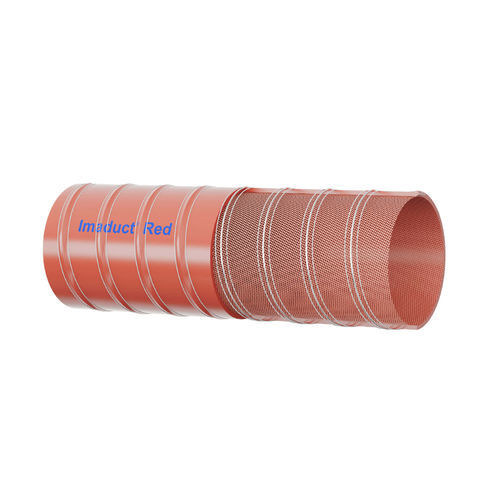

Flexibler Luftkanal ImaDuct™

Spiralrundkreisförmig

Produktbeschreibung
Flexibler Luftleitungsschlauch aus hochwertigem Glasfasergewebe, beidseitig mit Silikonkautschuk beschichtet. Ein spiralförmiger Edelstahldraht ist im Schlauchinneren eingebettet und sorgt für strukturelle Verstärkung. Die Außenseite ist mit einer Silikonbeschichtung und zusätzlicher Glasfaserummantelung zur thermischen und verschleißfesten Abdeckung versehen.

Anwendungen

• Absaugung von Heißluft aus Keramiköfen und Industrieöfen.
• Belüftungs- und Klimatisierungssysteme in Flugzeug-Cockpits, Hubschraubern und verschiedenen Fahrzeugen.
• Abluft von Heißluftöfen und Rauchgasabsaugung in Hochtemperaturanwendungen.

Zertifizierungen

• Entspricht USFDA 21 CFR 177.2600
• Entspricht EU-Richtlinie 2015/863

Hauptmerkmale

• Geeignet für verschiedene Gase, einschließlich Heißluft und Dämpfe.
• Betriebstemperaturbereich: +70°C bis +300°C.
• Glasfasergewebe mit Silikonbeschichtung auf beiden Seiten für thermische Stabilität und Oberflächenschutz.
• Spiralförmige Edelstahlverstärkung im Schlauchinneren für Formstabilität und Halt.
• Eng gewickelte Spirale für hohe Flexibilität und effiziente Belüftung.
• Kleiner Biegeradius; knickfest; bis 360° biegbar.
• Beständig gegen Öle, Lösungsmittel, Ozon, Wasser und Pilze.

Farben

• Rot
• Weiß
• Transparent

Verfügbare Standardgrößen

• 1 | 32 2.5DT | 32 x 2.5 mm (ID x OD) | 1.25 in (ID) | Max. Betriebsdruck: 2.6 bar @27°C | Min. Berstdruck: 400 bar @27°C | Min. Biegeradius: 64 mm | Vakuum Hg @70°F/27°C: 10 mm
• 2 | 38 2.5DT | 38 x 2.5 mm | 1.5 in (ID) | Max. Betriebsdruck: 2.6 bar @27°C | Min. Berstdruck: 400 bar @27°C | Min. Biegeradius: 64 mm | Vakuum: 10 mm
• 3 | 51 2.5DT | 51 x 2.5 mm | 2 in (ID) | Max. Betriebsdruck: 2.5 bar @27°C | Min. Berstdruck: 350 bar @27°C | Min. Biegeradius: 84 mm | Vakuum: 10 mm
• 4 | 63 2.5DT | 63 x 2.5 mm | 2.5 in (ID) | Max. Betriebsdruck: 2.3 bar @27°C | Min. Berstdruck: 300 bar @27°C | Min. Biegeradius: 102 mm | Vakuum: 10 mm
• 5 | 75 2.5DT | 75 x 2.5 mm | 3 in (ID) | Max. Betriebsdruck: 2.1 bar @27°C | Min. Berstdruck: 270 bar @27°C | Min. Biegeradius: 121 mm | Vakuum: 10 mm
• 6 | 89 2.5DT | 89 x 2.5 mm | 3.5 in (ID) | Max. Betriebsdruck: 2.0 bar @27°C | Min. Berstdruck: 250 bar @27°C | Min. Biegeradius: 141 mm | Vakuum: 5 mm
• 7 | 100 2.5DT | 100 x 2.5 mm | 4 in (ID) | Max. Betriebsdruck: 1.9 bar @27°C | Min. Berstdruck: 250 bar @27°C | Min. Biegeradius: 160 mm | Vakuum: 5 mm
• 8 | 127 3DT | 127 x 3 mm | 5 in (ID) | Max. Betriebsdruck: 1.5 bar @27°C | Min. Berstdruck: 170 bar @27°C | Min. Biegeradius: 199 mm | Vakuum: 5 mm
• 9 | 150 3DT | 150 x 3 mm | 6 in (ID) | Max. Betriebsdruck: 1.3 bar @27°C | Min. Berstdruck: 125 bar @27°C | Min. Biegeradius: 237 mm | Vakuum: 5 mm

Technische Daten

• Material: Glasfasergewebe mit Silikonkautschukbeschichtung auf beiden Seiten.
• Verstärkung: Spiral (helikale) Edelstahldraht im Schlauchinneren.
• Betriebstemperaturbereich: +70°C bis +300°C.
• Geeignete Medien: Verschiedene Gase, einschließlich Heißluft und Dämpfe.
• Mechanik: Eng gewickelte Spirale für flexible Belüftung, kleiner Biegeradius, knickfest; bis 360° biegbar.
• Chemische/umweltbedingte Beständigkeit: Beständig gegen Öle, Lösungsmittel, Ozon, Wasser und Pilze.
• Verfügbare Farben: Rot, Weiß, Transparent.
• Standardgrößen sowie zugehörige Betriebs-/Berstdrucke und Biegeradien siehe oben.
