Schlauch für Getränke Imawrap®

SilikonHochdruckTransfer

Produktübersicht

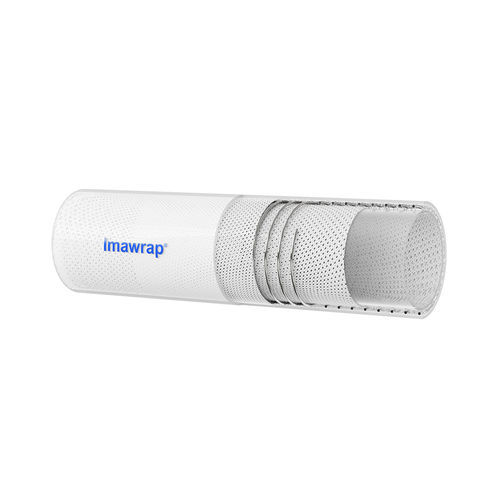

Imawrap® ist ein mandrel-gewickelter Saugschlauch aus platinvernetztem Silikon, verstärkt mit vier Lagen Polyestergewebe und einer spiralförmigen SS 316-Stahldrahtwicklung. Entwickelt für Hochdruck-Übertragungen von halbflüssigen und flüssigen Medien, geeignet für Biopharma-, Pharma-, Lebensmittel-, Getränke- und Kosmetikprozesse und bietet einen kompakten Biegeradius.

Herstellung & Materialien
Hergestellt in einem Reinraum nach ISO Klasse 7. Die Innenlage besteht aus niedrig flüchtiger, platinvernetzter Silikonharz mit getesteten Extractables (TOXIKON base E&L Studien) und erfüllt NSF-51 Anforderungen für lebensmitteltaugliche Harze. Außenschichten können farblich codiert werden, um Kreuzkontaminationen zu vermeiden.

Verfügbarkeit & Anschlüsse
Lieferbar in kundenspezifischen Längen, mit oder ohne SS 316L Tri-Clamp, BSP- und andere Standardanschlüsse. Geeignet für Hochdruck-Flüssigkeitstransfers und Vakuumanwendungen.

Anwendungen

• Biopharmazeutische Prozesslinien
• Pharmazeutische Produktion
• Vakuum-Transportsysteme
• Versorgungs- und Rücklaufleitungen von Bioreaktoren
• Verarbeitung von Kosmetika, Lebensmitteln & Getränken

Zertifizierungen

• TOXIKON base E&L Studien für die Innenlage verfügbar
• NSF-51 Zertifizierung für die Harz-Innenlage
• Konform mit US FDA 21 CFR 177.2600 (Lebensmittelkontakt)
• Erfüllt USP Klasse VI
• Konform mit ISO 10993
• RoHS-konform (frei von eingeschränkten Schwermetallen)
• Frei von Phthalaten / Bisphenolen / flüchtigen Weichmachern
• TSE/BSE Zertifizierung (frei von tierischen Materialien)

Hauptmerkmale

• Flexibel mit gutem Biegeradius für kompakte Verlegung
• Größen verfügbar von 1/4" bis 6" Durchmesser (Standardgrößen unten aufgeführt)
• Niedrig flüchtiges, platinvernetztes Silikon
• NSF-51 zugelassene Silikonharz-Innenlage
• Für Vakuumanwendungen geeignet
• Biegungsresistentes Design
• Betriebstemperaturbereich: -80°C bis +180°C
• Sterilisierbar im Autoklaven; geeignet für CIP & SIP
• Farbkodierung individualisierbar zur Vermeidung von Kreuzkontaminationen
• Geruchslos und geschmacksneutral
• Konform mit FDA 21 CFR, USP Klasse VI und Europäischer Pharmakopöe 3.1.9

Standardgrößen verfügbar (Tabelle)
# | PART NO. | GRÖSSE IN MM (ID x OD) | GRÖSSE IN ZOLL (ID) | MAX ARBEITSDRUCK (BAR) @ 27°C | MIN PLATZDURCHBRUCHDRUCK (BAR) @ 27°C | BIEGERADIUS (MM) | VAKUUM Hg @ 27°C (MM)
1 | 0613WP | 6 x 13 | 1/4" | 18.5 | 38 | 60 | 760
2 | 0916WP | 9 x 16 | 11/32" | 18.0 | 38 | 70 | 760
3 | 1220WP | 12 x 20 | 1/2" | 16.0 | 34.0 | 80 | 760
4 | 1624WP | 16 x 24 | 5/8" | 14.0 | 34 | 90 | 760
5 | 1927WP | 19 x 27 | 3/4" | 12.0 | 34.0 | 100 | 760
6 | 2535WP | 25 x 35 | 1" | 10.5 | 32.0 | 120 | 760
7 | 3242WP | 32 x 42 | 1 1/4" | 10.0 | 32.0 | 180 | 500
8 | 3850WP | 38 x 50 | 1 1/2" | 10.0 | 30.0 | 220 | 400
9 | 5062WP | 50 x 62 | 2" | 8.0 | 24.0 | 300 | 300
10 | 6476WP | 64 x 76 | 2 1/2" | 6.0 | 18.0 | 350 | C/P
11 | 7587WP | 75 x 87 | 3" | 5.0 | 15.0 | C/P | C/P
12 | 100112WP | 100 x 112 | 4" | 5.0 | 15.0 | C/P | C/P

Technische Spezifikationen

• Produktname: Imawrap®
• Konstruktion: mandrel-gewickelter Schlauch aus platinvernetztem Silikon
• Verstärkung: 4 Lagen Polyestergewebe + SS 316 Spiraldraht
• Innenlage: platinvernetztes Silikonharz (NSF-51), Extractables getestet
• Produktionsumgebung: Reinraum ISO Klasse 7
• Temperaturbereich: -80°C bis +180°C
• Sterilisierung: Autoklavierbar; geeignet für CIP & SIP
• Verfügbare Anschlüsse: SS 316L Tri-Clamp, BSP und weitere Standardanschlüsse
• Größenbereich: von 1/4" bis 6" Durchmesser (Standardgrößen oben)
• Vorgesehene Anwendung: Hochdruck-Flüssigkeitstransfer und Vakuumanwendungen
• Konformität: FDA 21 CFR 177.2600, USP Klasse VI, ISO 10993, RoHS
• Merkmale: niedrig flüchtiges Silikon, biegungsresistent, geruchslos & geschmacksneutral, anpassbare Farbkennzeichnung
