Schlauch für Säure Imaweld®

für hochreine FluideTPEPolyester

Produktübersicht

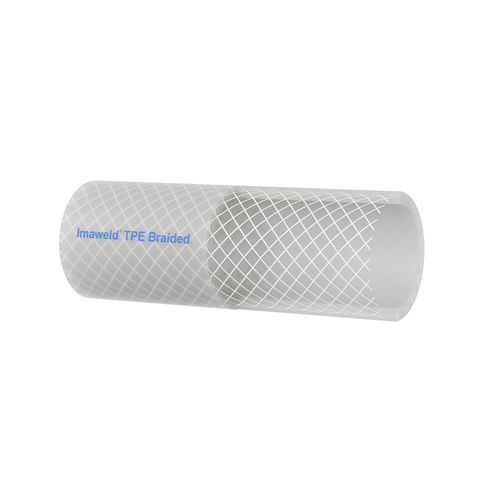

Imaweld® TPE-Geflechtschlauch ist ein geflochtener Thermoplast-Elastomer-Schlauch, entwickelt für biopharmazeutische und medizinische Fluidübertragungsanwendungen, in denen eine verstärkte Leitung erforderlich ist, um höhere Druck- oder Berstfestigkeiten gegenüber nicht verstärkten thermoplastischen Schläuchen zu erreichen. Hergestellt und verpackt in einer ISO Klasse 7 Reinraumumgebung mit einer formulation ohne tierische Bestandteile (ADCF), ist der Schlauch mit einem Polyestergeflecht zur mechanischen Verstärkung und Begrenzung der Dehnung versehen.

Eigenschaften

• Verschiedene Geflechtkonstruktionen aus TPE verfügbar, mit breitem Bereich an Innen- und Außendurchmessern zur Anpassung an Prozessanforderungen
• Der gesamte Herstellungsprozess erfolgt in einem ISO Klasse 7 Reinraum mit kontrollierten Verfahren von Rohmaterial bis Fertigprodukt

Konformität und Zertifizierungen

• ISO 10993-5 (Zytotoxizität, in vitro)
• ISO 10993-3 (Genotoxizität)
• ISO 10993-4 (Hämolyse)
• ISO 10993-11 (Systemtoxizität, in vivo)
• USP Klasse VI
• USP 87
• FDA 21 CFR 177.2600
• Weichmacherfrei (phthalate free)
• ROHS-konform
• Extractable & Leachable Studie verfügbar

Hauptmerkmale

• Biopharmazeutische Materialien und Fertigungsprozesse
• Höhere Berstdruckfestigkeit im Vergleich zu nicht geflochtenen thermoplastischen Schläuchen
• Sehr flexibel mit verbessertem minimalen Biegeradius
• Autoklavierbar und gamma-sterilisierbar
• Betriebstemperaturbereich: -40°C bis 135°C
• Kink-resistent
• Ausgezeichnete Beständigkeit gegen Säuren und Laugen
• BPOG Extractable-Studienbericht verfügbar
• Schnelle Lieferunterstützung
• Option für hygienische Tri-Clover-Anschlüsse

Verfügbare Standardgrößen (Tabelle)
# | PART NO. | ID in Inch (mm) | OD in Inch (mm) | Working Pressure (in Bar) | Minimum bend radius (in mm) | Coil length (in meter)
1 | 06-13-IWB | 0.237 (6) | 0.512 (13) | 7.58 | 38 | 25
2 | 09-16-IWB | 0.354 (9) | 0.63 (16) | 5.5 | 63.5 | 25
3 | 12-20-IWB | 0.472 (12) | 0.787 (20) | 8.96 | 76 | 25
4 | 16-24-IWB | 0.629 (16) | 0.944 (24) | 7.58 | 100 | 15
5 | 19-29-IWB | 0.748 (19) | 1.106 (27) | 7.58 | 140 | 15

Technische Daten

• Brand: Imaweld®
• Produktfamilie: TPE-Geflechtschlauch
• Material: Thermoplastisches Elastomer (TPE) mit Polyestergeflechtverstärkung
• Reinraumfertigung: ISO Klasse 7
• Harz: Ohne tierische Bestandteile (ADCF)
• Biokompatibilität und Regulierung: ISO 10993 Reihe, USP Klasse VI, USP 87, FDA 21 CFR 177.2600
• Weichmacherfrei und ROHS-konform
• Sterilisation: Autoklavierbar und gamma-sterilisierbar
• Temperaturbereich: -40°C bis 135°C
• Eigenschaften: Ultra-flexibel, verbesserter Biegeradius, höhere Berstdruckfestigkeit vs nicht geflochtene Schläuche, kink-resistent, ausgezeichnete Säure- und Laugenbeständigkeit
• Verfügbare Anschlüsse: Option für hygienischen Tri-Clover-Anschluss
• Verfügbare Bobinenlängen und Artikelnummern: siehe Tabelle der Standardgrößen oben
