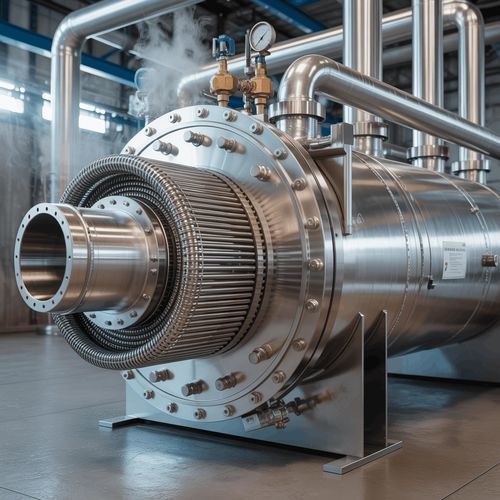

Rohrbündelwärmetauscher

flüssig/flüssigWasser/ÖlWasser-Wasser

Produktübersicht
Maßgefertigte, ASME- und PED-zertifizierte Rohrbündelwärmetauscher für chemische, petrochemische und industrielle Fertigungsprozesse. TEMA-Norm-Konstruktionen, optimiert für thermische Effizienz in Hochdruck- und Hochtemperaturbereichen.

Hauptfunktionen

• Thermische Auslegung nach Maß: Gegenstrom-, Gleichstrom- oder Kreuzstromanordnungen; optimierter Umlenkblechabstand, Rohranordnung und Passkonfiguration zur Maximierung der Wärmerückgewinnung.
• ASME- & PED-Konformität: Fertigung gemäß ASME Section VIII und PED 2014/68/EU mit vollständigen Berechnungen, Werkstoffzertifikaten und Prüfdokumentation für Druckprüfungen.
• Gezielte Werkstoffauswahl: Kohlenstoffstahl, 304/316 Edelstahl, Duplex, Nickellegierungen (Inconel, Hastelloy), Titan, Kupferlegierungen und weitere Spezialwerkstoffe.

TEMA-Konfigurationen

• Feste Rohrplatte (BEM, AEL, NEN): wirtschaftliche Bauart mit an Rohrplatten angeschweißten Rohren, die an beiden Mantelende befestigt sind. Geeignet für saubere Dienste, bei denen keine mechanische Reinigung der Mantelseite erforderlich ist.
  • Niedrigste Kosten pro Wärmeübertragungsfläche
  • Einfache, robuste Konstruktion
  • Rohrseite mechanisch reinigbar
  • Geeignet für ähnliche Mantel-/Rohrtemperaturen
  • Maximale Fläche bei gegebenem Manteldurchmesser
  • Optionaler Ausgleichsflansch für thermische Spannungen
  • TEMA-Klassen BEM, AEL, NEN
• U-Rohrbündel (AEU, BEU): Einzelrohrplatte mit U-gebogenen Rohren zur Aufnahme thermischer Längenänderungen; Rohrbündel herausnehmbar für Mantelseitenreinigung ohne Demontage der Rohrleitung.
  • Ermöglicht thermische Längenausdehnung
  • Herausnehmbares Rohrbündel
  • Kein Ausgleichsflansch erforderlich
  • Mantelseite zugänglich für Reinigung
  • Geringere Kosten als Schwimmkopf
  • Begrenzt auf gerade Rohrdurchgänge
  • Rohrseitige Reinigung schwieriger
• Schwimmkopf (AES, BES, AET, BET): eine Rohrplatte fest, eine schwimmend zur Aufnahme von Differenzdehnungen; ermöglicht vollständige mechanische Reinigung beider Seiten.
  • Bewältigt hohe thermische Differenzen
  • Beide Seiten mechanisch reinigbar
  • Herausnehmbares Rohrbündel
  • Geeignet für verschmutzende Dienste
  • Beliebige Anzahl Rohrdurchgänge
  • Höhere Kosten als feste Platte oder U-Rohr

Anwendungen

• Chemie & Petrochemie: Prozesskühlung, Reaktortemperaturregelung, Kondensatoren, Reboiler, Wärmeabfuhr und Produktheizung.
• Öl- & Gasraffination: Rohöl-Vorwärmung, Produktkühler, Zwischenkühler, Verdampfer und Wärmerückgewinnung.
• Pharma: Temperaturregelung bei API-Synthese, Lösungsmittelrückgewinnung, Bioreaktorkühlung, WFI-Wärmetauscher.
• OEM-Integration: kundenspezifische Wärmetauscher für Prozessskids, modulare Anlagen und Paketlösungen.
• Stromerzeugung & Erneuerbare Energien: Kondensatoren, Speisewassererwärmung, Turbinenölkühlung, Wärmerückgewinnung in Biogas-/Biodiesel-/Biomasseanlagen, Geothermie und Solarthermie.

Technische Daten
Maximale Länge: 25 meters (82 ft)
Maximaler Durchmesser: 4.3 meters (14 ft)
Auslegungsdruck: Bis 275 bar (4000 psi)
Auslegungstemperatur: -50°C bis +400°C
Rohrdurchmesser: 12.7–50.8 mm (1/2"–2")
Rohrteilung: Dreieck- oder Quadratteilung
Rohrdurchgänge: 1, 2, 4, 6, 8 Durchgänge
Umlenkblechtyp: Einfach/doppelt segmental

Materialoptionen
Kohlenstoffstahl: P265GH, P355GH (EN)
Edelstahl: 304/304L, 316/316L
Duplex: 1.4462 (2205), 1.4410
Nickellegierungen: Inconel 600/625, Hastelloy
Titan: Gr.1, Gr.2
Kupferlegierungen: Admiralty-Messing, Cu-Ni
Rohrmaterial: Nahtlos oder geschweißt
Rohrplatte: Vollplatte oder plattiert

Normen & Codes
Behälterdruck: PED 2014/68/EU
ASME Code: Section VIII Div. 1/2
TEMA Standards: Klassen R, C, B
Werkstoffnormen: EN 10028, ASTM A240
Schweißen: EN ISO 3834-2
ZfP-Prüfungen: RT, UT, PT, MT gemäß EN
Materialzertifikate: EN 10204 Type 3.1/3.2
Hydrostatische Prüfung: 1.3× oder 1.43× MAWP
