Analoge Kamera

digitalIndustriefür Gefahrenzonen

Produktübersicht
ATEX-zertifizierte explosionsgeschützte 4K- und HD-Prozesskameras für die kontinuierliche visuelle Überwachung von Reaktoren, Tanks und Druckbehältern in explosionsgefährdeten und sterilen Umgebungen. Industrietaugliche Videoüberwachungssysteme für 24/7-Prozessbeobachtung, Integration in Schauglas- oder Sanitäranschlüsse und Echtzeit-Videoströme an Leitwarten für Multi-Behälter-Überwachung und regulatorische Dokumentation.

Wesentliche Vorteile

• 24/7-Fernüberwachung: Eliminierung des physischen Zugangs zu gefährlichen oder hochtemperierten Behältern zur visuellen Inspektion.
• Regulatorische Konformität: Zeitgestempelte Videoaufzeichnungen für auditierbare Dokumentation von Reinigungsvalidierung, Chargenprozessen und GMP-Verfahren.
• Multi-Behälter-Überwachung: Zentralisierte Leitwartenanzeigen ermöglichen gleichzeitige Überwachung mehrerer Reaktoren, Fermenter oder Lagertanks.
• Frühzeitige Problemerkennung: Echtzeitbeobachtung von Schaumbildung, Phasentrennung, Ausfällung oder Rührproblemen ermöglicht sofortige Prozessintervention.

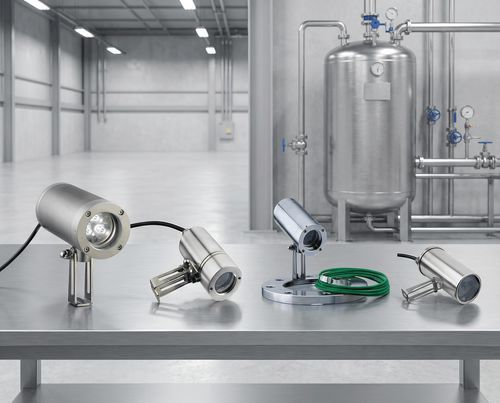

Kameratechnologien und Modelle

• 4K UHD Explosionsgeschützte Kameras - 3840 × 2160 Pixel (4K) Auflösung; ATEX Zone 1, 2, 21, 22 Zertifizierung; Gruppe IIC und IIIC Einstufung; Power-over-Ethernet (PoE) Konnektivität; 316L Edelstahlgehäuse; IP68 Schutzart; Betriebstemperatur: -40°C bis +80°C; Webbrowser-Oberfläche.
• HD Explosionsgeschützte Zoom-Kameras - 1920 × 1080 Pixel (Full HD); 10× optischer + 4× digitaler Zoom; ATEX Ex d Zertifizierung; Fernsteuerung von Zoom und Fokus; CMOS-Sensor für Schwachlicht; Edelstahlgehäuse Typ K25; Durchmesser: 71 mm × Länge: 140 mm; 12V DC Stromversorgung mit Transformator.
• Explosionsgeschützte Festobjektiv-Kameras - Kompakte CCD-Bildgebung mit fester Brennweite für Dauerüberwachung; 480 TV-Zeilen Auflösung (0,4 MP); ATEX Zonen 1,2,21,22; polierter Edelstahl Typ K55; kompakt 78 mm × 163 mm; Halterung oder Sanitärklemmenmontage.
• Industriekameras für Nicht-Explosionsgefährdete Bereiche - Standard-Industrievideo für nicht klassifizierte Umgebungen; 480 TV-Zeilen CCD-Sensor; 10× optischer + 4× digitaler Zoom; poliertes 316 Edelstahlgehäuse; 24V Stromversorgung; kompakte Abmessungen: 74 mm × 130 mm; Schauglas- oder Tri-Clamp-Montage; geeignet für pharmazeutische Reinräume.

Anwendungsfälle

• Reaktionsüberwachung: Visuelle Bestätigung des Reaktionsfortschritts, Phasenübergänge, Niederschlagsbildung und exothermer Ereignisse ohne manuelle Probenahme.
• CIP/SIP-Validierung: Dokumentation der Reinigungswirksamkeit durch aufgezeichnetes Video der Sprühkugelabdeckung, Rückstandsentfernung und Klarheit der Endspülung.
• Rührwerksverifizierung: Bestätigung des ordnungsgemäßen Betriebs von Rührwerken, Wirbelbildung, Partikelaufwirbelung und Homogenisierung.
• Füllstandsüberwachung: Visuelle Beobachtung des Flüssigkeitsstands als Backup oder Verifizierung für elektronische Füllstandstransmitter und Magnetanzeigen.
• Schaumerkennung: Früherkennung von Schaumbedingungen in Fermentern, Reaktoren und Verdampfern.
• Produktqualitätsprüfungen: Visuelle Bewertung von Farbe, Klarheit, Partikelgröße, Kristallisation und Phasentrennung für In-Process-Qualitätskontrolle.

Charakteristika / Technische Spezifikationen
Bildgebungsleistung:
4K UHD — 3840 × 2160
Full HD — 1920 × 1080
Standardauflösung — 480 TV-Zeilen (0,4 MP)
Optischer Zoom — 10× (Zoom-Modelle)
Digitaler Zoom — 4× (Zoom-Modelle)
Bildrate — 30 fps (HD/4K-Modelle)
Schwachlichtleistung — CMOS-Sensortechnologie
Videoausgang — Ethernet, analog (modellabhängig)

Konstruktion & Umgebung:
Gehäusematerial — 316/316L Edelstahl
Oberflächenfinish — Elektropoliert (sanitär)
Schutzart — IP66 / IP67 / IP68
Betriebstemperatur — -40°C bis +80°C
Feuchtigkeitstoleranz — 0-100% rF (versiegelt)
Vibrationsbeständigkeit — IEC 60068-2-6 konform
Linsenmaterial — optisches Glas (versiegelt)
Gewicht — 2-5 kg (modellabhängig)

Gefahrenbereich & Zertifizierungen:
ATEX Richtlinie — 2014/34/EU
Gaszone — Zone 1, Zone 2
Staubzone — Zone 21, Zone 22
Schutzart Ex — Ex d (druckfeste Kapselung)
Gasgruppe — IIC; Staubgruppe — IIIC
IECEx — optionale Zertifizierung
Temperaturklasse — T4 / T6 (modellabhängig)

Technische Spezifikationen (Zusammenfassung)

• Bildauflösungen: 4K 3840×2160, Full HD 1920×1080, 480 TV-Zeilen (0,4 MP)
• Zoom: bis 10× optisch + 4× digital (Zoom-Modelle)
• Bildrate: 30 fps (HD/4K)
• Gehäuse: 316/316L Edelstahl, elektropoliert
• Schutzart: IP66 / IP67 / IP68
• Betriebstemperatur: -40°C bis +80°C
• ATEX-Einstufungen: Zonen 1/2 und 21/22, Gas IIC, Staub IIIC, Ex d
• Stromversorgung: PoE (4K), 12V DC (Ex)
• Montage: Halterung oder Tri-Clamp; Port-Kompatibilität DN50–DN150
• Schnittstellen: Ethernet/analog; Steuerung via Webbrowser oder VMS
