Befestigungs-Rohrkupplung

mit Schnellverriegelungmit Schnellkupplungaus Edelstahl 304

Produktübersicht
Präzisionsgefertigte hygienische Tri‑Clamp‑Verbindungssysteme für Pharma, Biotechnologie und Lebensmittelverarbeitung. DIN 32676, ASME BPE und 3‑A konforme Baugruppen, die sterile, leckfreie Dichtungen mit schneller Montage/Demontage für CIP/SIP‑Betrieb bieten. Elektropolierte Bördeloberflächen (Ra ≤ 0,8 µm) und äußere Klemmkompression vermeiden Spalten und ermöglichen vollständige Reinigbarkeit bei Einhaltung der EU‑GMP‑ und FDA‑Vorgaben für hygienisches Design.

Vorteile

• Schnelle Verbindung/Trennung: Werkzeugfreie Klemmfunktion ermöglicht Demontage in Sekunden für Reinigungsvalidierung, Wartung oder Prozessumrüstung ohne Spezialwerkzeug.
• Spaltfreies hygienisches Design: Glatte elektropolierte Oberflächen (Ra ≤ 0,8 µm) ohne Toträume, Gewinde oder Dichtungskompressionsnuten sorgen für vollständige CIP/SIP‑Effektivität.
• Validierte Dichtungsintegrität: Präzise kontrollierte Kompression auf FDA‑konformen Dichtungen erzeugt zuverlässige, leckfreie Verbindungen, validiert für Prozessdrücke, Thermozyklen und aggressive Reinigungsmittel.
• Regulatorische Konformität und Rückverfolgbarkeit: Chargennummern und EN 10204 3.1/3.2 Werkstoffzeugnisse; Konformität mit DIN 32676, ASME BPE, 3‑A Sanitary und EHEDG.

Produktarten und Merkmale

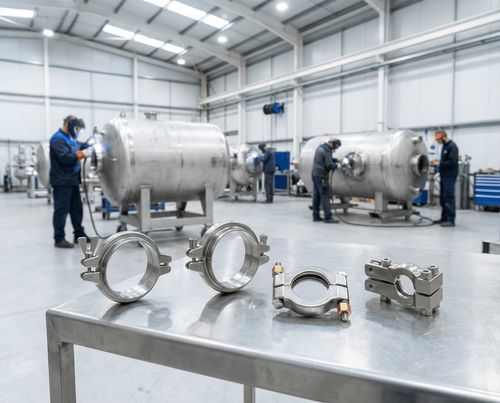

Standard‑Doppelscharnier‑Klammern
Einzelbolzen‑Hygieneklammern mit Doppelstift‑Scharnier für gleichmäßige Dichtungskompression und zuverlässige Abdichtung in pharmazeutischen und lebensmitteltechnischen Anlagen.

• Material: Edelstahl 316/316L
• Größen: DN15 bis DN300 (1/2" bis 12")
• Nenndruck: Bis 60 bar (870 psi)
• Nenntemperatur: Bis 232°C (450°F)
• Doppelstift‑Scharnier für gleichmäßige Klemmkraft
• Einzelbolzen mit Flügelmutter oder Sechskantmutter
• DIN 32676 und 3‑A Sanitary konform; CE‑Kennzeichnung Standard

Schwerlast‑Doppelbolzen‑Klammern
Nicht‑scharniere Klammern mit Zwei‑Bolzen‑Befestigung zur verbesserten Verteilung der Klemmkraft bei großen Durchmessern.

• Material: Edelstahl 316
• Größen: DN150 bis DN300 (6" bis 12")
• Nenndruck: Bis 36 bar (522 psi)
• Temperatur: 232°C (450°F) und höher
• Doppelbolzen‑Konfiguration (scharnierlos)
• Flügelmutter‑ oder Sechskantmutter‑Optionen
• Optimiert für große Rohrdurchmesser

Hochdruck‑Doppelbolzen‑Klammern
Verstärkte Profilkonstruktionen für Anwendungen mit erhöhtem Druck, die hohe Klemmkräfte ohne Scharnier benötigen.

• Material: Edelstahl 304
• Größen: DN15 bis DN150 (1/2" bis 6")
• Nenndruck: Bis 100 bar (1450 psi)
• Temperatur: 232°C (450°F) und höher
• Schwerabschnittsprofil; Doppelbolzen‑Befestigung (scharnierlos)
• Edelstahl‑ oder Messing‑Sechskantmuttern; CE‑konform für Druckbetrieb

ASME‑Druckbehälter‑Klammern
Ausgelegt nach ASME Section VIII Appendix 24 für Druckbehälter, Filtergehäuse und kritische Hochdruck‑Pharmaausrüstung.

• Material: 316 SS (voll rückverfolgbar)
• Größen: DN25 bis DN300 (1" bis 12")
• Nenndruck: Bis 171 bar (2480 psi)
• Dreibolzen‑Konfiguration mit Scharnier
• ASME Section VIII App. 24 konform; vollständige Werkstoff‑Rückverfolgbarkeit

Premium Anti‑Fressen‑Klammern
Feinguss‑Klammern mit spezialisierten Oberflächenbehandlungen zur Vermeidung von Fressen und Gewindeaufgang bei hohen Zyklen.

• Feinguss (ASME SA‑351/SA‑351M)
• Gebeizt und passiviert; wärmebehandelt nach ASME SA‑315
• Trommelpoliert und hydraulisch kalibriert
• Vermeidet Gewindefressen; verlängerte Lebensdauer bei automatisierten CIP‑Systemen

Sicherheits‑ und Verriegelungsklammern
Klammern mit unbeabsichtigtem Öffnungsschutz und schützender Mutter mit Vorhängeschloss‑Vorrichtung für LOTO‑Konformität.

• Material: Edelstahl 316
• Größen: DN15 bis DN300
• Sicherheitstor verhindert Bolzenlösung; geschützte Sechskantmutter mit Vorhängeschloss‑Vorrichtung
• Verhindert unbeabsichtigtes Öffnen unter Druck; LOTO‑konform für Wartungssicherheit

Anwendungen

• Pharmazeutische Fertigung: API‑Synthese, sterile Formulierungen, Bioreaktoranschlüsse, Reinmedienversorgung und GMP‑Prozessausrüstung.
• Biotechnologie: Einwegsysteme, Zellkultur, Downstream‑Reinigung, Chromatographieskids.
• Lebensmittel & Getränke: Brau‑, Milch‑ und Getränkeproduktion, CIP‑Kreisläufe.
• Kosmetik & Körperpflege: Emulsionsherstellung, sterile Abfülllinien.
• Feinchemie, Nahrungsergänzungsmittel und F&E‑Pilotanlagen

Technische Spezifikationen

• Klammermaterial (Standard): 316/316L Edelstahl
• Klammermaterial (HD): 304 Edelstahl
• Befestigungselemente: 316 Edelstahl Schrauben und Muttern
• Dichtungsmaterialien: EPDM, Silikon, Viton, PTFE
• Bördeloberfläche: Ra ≤ 0,8 µm (elektropoliert)
• Klammerfinish: poliert oder matt
• Scharnierdesign: Doppelstift (Standardmodelle)
• Wärmebehandlung: ASME SA‑315 (Premium)
• Standarddruck: Bis 60 bar; Hochdruck: Bis 100 bar; ASME‑Druck: Bis 171 bar
• Temperaturbereich: −40 °C bis +400 °C
• Vakuumbetrieb: Vollvakuum‑kompatibel
• Thermische Zyklen: SIP/CIP‑validiert
• Verbindungszyklen: 1000+ (Anti‑Fressen‑Modelle)
• Dichtungsintegrität: Helium‑Leckprüfung
• Normen: DIN 32676 Serie A; ASME BPE; 3‑A Sanitary; EHEDG; ISO 2852; ASME Sec. VIII App. 24
• Werkstoffzeugnisse: EN 10204 Typ 3.1 / 3.2
• FDA‑Konformität Dichtungen: 21 CFR 177.1550 (falls zutreffend)
• Verfügbare Größen: DN15 (1/2") bis DN300 (12"), gängige DN25–DN100 (1"–4"); Sondergrößen auf Anfrage
