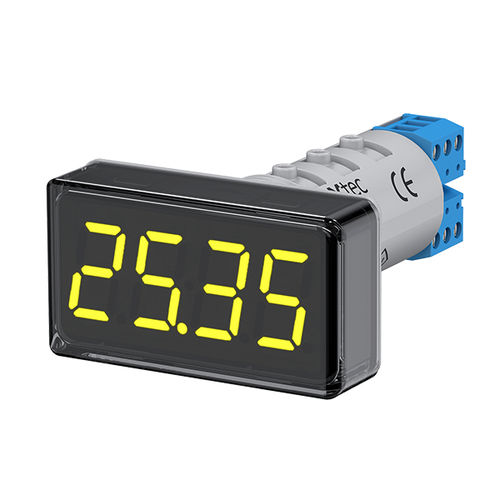

Prozessanzeiger ITP17

universell4-stellig

Funktionsweise von ITP17: - 4-stellige Dreifarbenanzeige. - Universeller Eingang: Unterstützt den direkten Anschluss von Widerstandsthermometern, Thermoelementen, Drucksensoren, Feuchtigkeitssensoren, Füllstandssensoren usw. (Weitere Informationen zu den Eigenschaften von Messsensoren finden Sie in den Sensorspezifikationen.) - Dreifarbige Anzeige: Konfigurierbar gemäß den gewünschten Schwellenwerten. - Betriebsmodi: Kontinuierliche Anzeige des gemessenen Parameters in rot, gelb oder grün, ähnlich wie beim ITP14 und ITP16. - Alarmanzeige: Ausgelöst durch eine Signalunterbrechung oder wenn die Messungen bestimmte Grenzwerte überschreiten. - Ausgang: Zur Signalisierung oder Steuerung mit 200 mA und 42 V. - Stromversorgung: Aus einer externen Gleichspannungsquelle von 10...30 V. Design-Merkmale: - Kann in einer 22-mm-Bohrung montiert werden. - Abnehmbare Schraubanschlüsse. - Betriebstemperaturbereich: -40 bis +60 °C. - Schutzart des Gehäuses: IP65 an der Frontplatte. Anzeigebetrieb Die visuelle Benachrichtigung über den Messwertstatus des ITP-17 wird von einem automatischen Farbwechsel begleitet. Betrachten wir ein Beispiel für die Einrichtung der Farbsignalisierung des Heizprozesses. Es werden vier Ereignisse definiert: Normal, Unterkühlung, Überhitzung und Notfall-Überhitzung. Jedes Ereignis hat seine eigene Anzeigefarbe.
