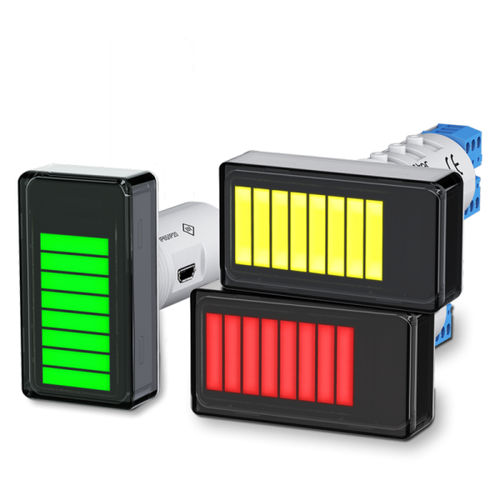

Bargraph-Display ITP15-M

LEDFarbIndustrie

Funktionsweise von ITP15-M: - Dreifarbige Anzeige mit 10 Segmenten. - Universeller Eingang: Unterstützt den direkten Anschluss von - Widerstandsthermometern, Thermoelementen, Drucksensoren, Feuchtigkeitssensoren, Füllstandssensoren usw. (Weitere Einzelheiten zu den Eigenschaften der Messsensoren finden Sie in den Sensorspezifikationen). - Dreifarbige Anzeige: Konfigurierbar gemäß den gewünschten Schwellenwerten. - Betriebsmodi: Kontinuierliche Anzeige des gemessenen Parameters in rot und grün, ähnlich wie beim ITP15-M. - Alarmanzeige: Ausgelöst durch eine Signalunterbrechung oder wenn die Messungen bestimmte Grenzwerte überschreiten. - Ausgang: Zur Signalisierung oder Steuerung mit 200 mA und 42 V. Stromversorgung: Über eine externe Gleichspannungsquelle von 10 bis 30 V. Design-Merkmale: - Kann in einer 22-mm-Bohrung montiert werden. - Abnehmbare Schraubanschlüsse. - Betriebstemperaturbereich: -40 bis +60 °C. - Schutzart des Gehäuses: IP65 an der Frontplatte. Anzeigebetrieb Einstellungen in Bezug auf Änderungen der Anzeigefarbe und des Anzeigebereichs sind nur über das Owen Configurator-Programm verfügbar, wenn das ITP15-M über USB angeschlossen ist! Typische Anwendungen mit Qualitäts-Parameteranzeige und Farbwechsel von normalem Signalpegel (grün) zu Warnung (gelb) und kritisch (rot) beziehen sich auf die folgenden Bedingungen: - Abnahme des Signals auf einen kritischen Pegel. - Zunahme des Signals auf einen kritischen Pegel. - Abweichungen vom Normalwert in Richtung kritischer Abnahme oder kritischer Zunahme.
