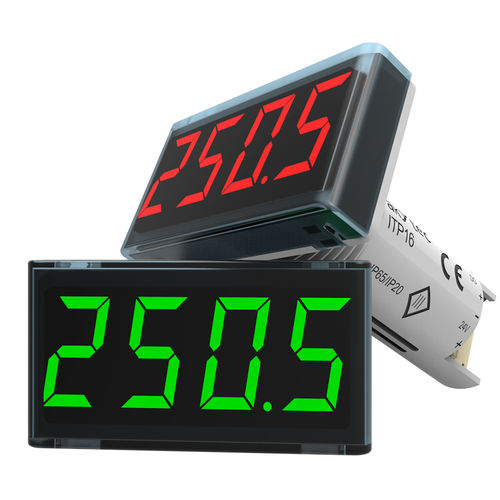

Temperaturanzeiger ITP16

ProzessSpannungFrequenz

Der ITP16 ist ein Temperaturanzeiger für die Überwachung und Steuerung von industriellen Prozessen. Dieses Gerät hat ein kompaktes, standardisiertes Design und passt in eine Standardbohrung von 22,5 mm für Signallampen. Dies ermöglicht eine schnelle und einfache Installation, und viele Anzeigen können in einer Schaltschranktür oder auf einer Schalttafel untergebracht werden. Diese Anzeige verfügt über einen digitalen Ausgang und einen konfigurierbaren analogen Eingang. Das Gerät kann lineare Spannungssignale, Signale von verschiedenen RTDs (Pt100, Pt1000 und andere) oder Thermoelementen (K, J und andere) verarbeiten. Vor der Anzeige kann das Eingangssignal bei Bedarf gefiltert werden. Es ist auch eine optionale Quadratwurzelfunktion verfügbar. Der NPN-Transistorausgang kann eine Last von bis zu 200 mA/42 V DC steuern, wodurch eine On-Off-Steuerung möglich ist. Dieser Ausgang kann auch als Alarmausgang verwendet werden. Der Prozessanzeiger ITP16 unterstützt eine Alarmfunktion. Wenn diese Funktion eingeschaltet ist, beginnt die Anzeige mit einer Frequenz von etwa 2 Hz zu blinken, wenn der Prozesswert die Sollwerte überschreitet. Das Gerät benötigt eine Hilfsspannung von 24V DC. Das Gehäuse kann im Temperaturbereich zwischen -40 und +60 °C betrieben werden. Funktionen und Eigenschaften: - Lineare Spannungssignalskalierung - Einstellbare Dezimalpunktposition - ON/OFF-Steuerung mit einem NPN-Ausgang - Anzeigebereich -999...+9999 - Quadratwurzelfunktion (für Spezialsender) - Digitalfilter - Alarmfunktion (blinkt bei Überschreitung der Sollwerte) - Fehleranzeige bei Überschreitung der Messgrenzen - Fehleranzeige bei Drahtbruch oder Kurzschluss
