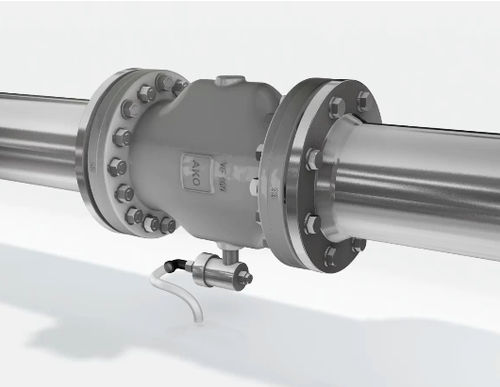

Quetschventil
pneumatisch gesteuertIsolationStell

Quetschventil
Quetschventil
Quetschventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Quetsch
Betätigung
pneumatisch gesteuert
Funktion
Isolation, Stell
Medium
für Schlamm
Korpus
Flansch
Anwendung
für Granulat, für Pulver
Weitere Eigenschaften
für korrosive Flüssigmedien, für Feststoff
Druck

Min: 2 bar (29 psi)

Max: 6 bar (87 psi)

DN

Min: 10 mm (0,394 in)

Max: 250 mm (9,843 in)

Beschreibung

Wie funktionieren pneumatisch betätigte Quetschventile? Durch Zuführung von Druckluft/Flüssigkeit (Differenzdruck min. 2 bar) in das pneumatische Quetschventil Gehäuse wird eine speziell angefertigte Gummi Manschette mit hoher Rückprallelastizität zusammengepresst. Die Konstruktion der Gehäuse garantiert ein freies lippenförmiges Schließen der Manschette. Dadurch werden ein absolut dichtes Absperren des Produktstroms und zugleich die höchste Standzeit/Lebensdauer der Manschette gewährleistet. Somit schließt es und bewirkt eine 100%ige Abdichtung des Produktstroms. Der maximale Betriebsdruck ist nennweitenabhängig und liegt bei 2-6 bar. Sobald die Druckluft-/ Flüssigkeitszufuhr unterbrochen wird und das pneumatische Quetschventilgehäuse entlüftet bzw. entleert, öffnet die speziell angefertigte Gummi Manschette durch die ihre enorme Rückstellkraft und mit Hilfe des Mediumsdrucks zum freien Durchgang. Wo liegen die Vorzüge pneumatisch betätigter Quetschventile? Freier Produktdurchfluss, totraumfrei, wartungsfreundlich, verschleißfest, minimaler Reibungswiderstand, 100% leckagefrei, kein Verstopfen und geringes Eigengewicht zählen zu den wichtigsten Vorteilen der pneumatischen Quetschventile. Eine abgeflachte und elliptische Gehäuseform fast aller Quetschventilausführungen sorgt für einen minimalen Druckluftverbrauch → Energieeinsparung und stellt zugleich eine vorgegebene lippenförmige Faltrichtung der Quetschventil Manschette sicher. Diese vorgegebene lippenförmige Faltrichtung sorgt für eine optimale 100% Abdichtung vom Produktstrom, selbst größere Feststoffpartikel werden von der Gummi Manschette ummantelt und somit dicht abgesperrt.

VIDEO
