Mechanische Presse MCX-S2 Series

Umformfür BlechZweiständer

Beschreibung

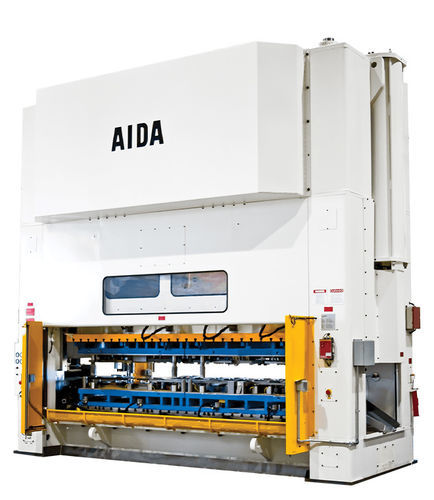

Die MCX-S2 sind mechanische Gerade-Rahmenpressen in Zugstangen-Bauweise, ausgelegt für hochpräzises Blechumformen. Die Rahmenkomponenten sind FEM-verifiziert und aus qualitätskontrollierten Stahlblechen gefertigt, nach dem Schweißen thermisch entspannt, um die Durchbiegung unter Last unter 0,1 mm/m zu halten. Reduzierte Verformung und Längenänderung ermöglichen höhere Präzision beim Stempeln.

Antrieb & Konfiguration
Die MCX-S2 Pressen verfügen über eine leistungsfähige Luft-Reibungs-Kupplung und Bremse sowie einen aufbuchsen montierten Schwungrad mit optionalem mittel- oder hohem Energieantrieb. Konfigurationen umfassen einfachen oder doppelten Exzenterzahnradantrieb. Verschiedene Hublängen, Matrizenhöhen und Rollenführung ohne Spiel sind verfügbar und eignen sich für Progressive- und Transferwerkzeuge.

Eigenschaften

• Für progressive und Transfer-Werkzeuge sowie exzentrische Belastungen konzipiert.
• Hohe Rahmensteifigkeit, Zugstangenkonstruktion, gegenläufige Zahnräder, Rollenführungen.
• Selbstständige Gegengewichtszylinder reduzieren Packungsverschleiß, senken Wartungsaufwand und machen Luft-Akkumulatortanks überflüssig.
• 8-Punkt-Rollenführung des Schlittens für präzise Bewegung.
• Ausgestattet mit AIDA Hydraulic Overload Protection (HOLP) – hydraulischer Überlastschutz mit hohem Durchfluss und sehr kurzer Reaktionszeit.

Hauptspezifikationen
Model | MCX-S2-4000 | MCX-S2-6300 | MCX-S2-8000
Capacity (kN) | 4000 | 6300 | 8000
Slide Stroke (single reduction) (mm) | 250 - 300 - 350 | 350 - 400 | 400 - 450 - 500
Slide Stroke (double reduction) (mm) | – | 400 - 450 | 400 - 450 - 500
Slide and bolster length (mm) | 2500 - 3050 - 3650 | 3050 - 3650 - 4250 | 3650 - 4000 - 4600
Slide and bolster width (mm) | 1500 | 1500 | 1800
Side window opening (mm) | 1100 | 1250 | 1400
Shut height (mm) | 600 - 650 - 700 - 750 | 700 - 750 - 800 - 850 | 750 - 800 - 850 - 900
Slide adjustment (mm) | 250 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 20 ÷ 60 | 20 ÷ 60 | 20 ÷ 50
Press speed in pendulum mode (double reduction) (min⁻¹) | – | 10 ÷ 30 | 12 ÷ 30

Technische Daten

• Serienname: MCX-S2 Series
• Typ: Gerade-Rahmenpressen, Zugstangen-Bauweise
• Kapazitätsbereich: 4000 kN bis 8000 kN
• Rahmen: FEM-verifizierte Komponenten, qualitätskontrollierte Stahlbleche, thermische Entspannung nach Schweißen
• Antrieb & Kupplung: Luft-Reibungskupplung und -bremse; auf Buchse montierter Schwungrad; optionaler mittel- oder hoher Energieantrieb
• Antriebsoptionen: einfacher oder doppelter Exzenterzahnradantrieb
• Schlittenführung: Rollenführungen ohne Spiel; 8-Punkt-Rollenführung
• Gegengewicht: Selbstständige Gegengewichtszylinder (reduzieren Packungsverschleiß; keine Luft-Akkumulatortanks erforderlich)
• Überlastschutz: AIDA Hydraulic Overload Protection (HOLP)
• Verfügbare Varianten: Hub, Bolster-Abmessungen, Schließhöhen und Geschwindigkeitsbereiche je nach Modell (siehe Hauptspezifikationen)
