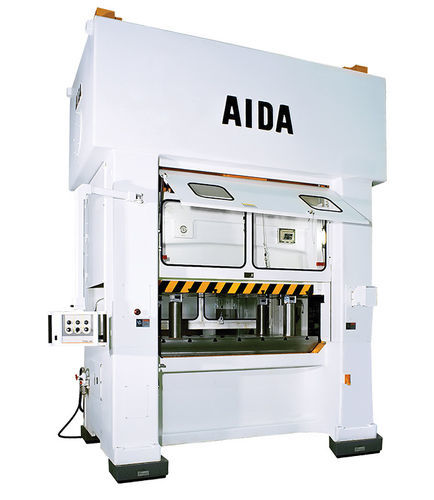

Mechanische Presse PMX-S2 series

FormUmformfür Blech

Übersicht
Die PMX-S2 Series besteht aus hochpräzisen, hochsteifen 2-Punkt-Exzenter-Geradebettpressen für Anwendungen mit progressiven Stanzwerkzeugen. Ein sehr steifes Zugstangen-Fahrgestell in Verbindung mit Lagern mit minimalen Spiel reduziert Durchschlag, verringert Geräusche, erhält die Langzeitgenauigkeit und verlängert die Lebensdauer der Werkzeuge. Die Zentren der Schlittenaufhängungspunkte sind nahe an den Zugstangenzentren positioniert, was Mehrprozessumformungen mit großem Abstand zwischen linken/rechten Aufhängungspunkten und hoher exzentrischer Belastbarkeit ermöglicht. Integrierte dynamische Gegengewichte reduzieren Vibrationen und ermöglichen eine stabile Hochgeschwindigkeitsproduktion.

Hauptmerkmale

• Geschmiedete Exzenterwellen auf einem sehr verwindungssteifen Zugstangenrahmen mit dynamischer Auswuchtung von Schlitten und Oberwerkzeug
• Integrierte dynamische Gegengewichte zur Reduzierung von Vibrationen und Gewährleistung stabiler Hochgeschwindigkeitsläufe
• Großer Abstand zwischen den Aufhängungspunkten zur effektiven Aufnahme exzentrischer Belastungen
• Sehr steifer Rahmen, geeignet für das progressive Stanzen dicker Bleche
• Symmetrische Vorder-Rück- und Links-Rechts-Struktur für hohe dynamische Genauigkeit

Hauptspezifikationen (ausgewählt pro Modell)
PMX-S2-2000 — Kapazität (kN): 2000; Hub (mm): 200; Hübe/min (min-1): 50÷120; Stempelhöhe (mm): 475; Schmierbereich Schlitten (L×F mm): 1550×830; Bolsterbereich (L×F mm): 1550×950; Max. Oberwerkzeuggewicht (kg): 1000; Seitenöffnung (mm): 850×375
PMX-S2-3000 — Kapazität (kN): 3000; Hub (mm): 200; Hübe/min (min-1): 40÷100; Stempelhöhe (mm): 550; Schlittenbereich (L×F mm): 1850×880; Bolsterbereich (L×F mm): 1850×950; Max. Oberwerkzeuggewicht (kg): 1000; Seitenöffnung (mm): 900×450
PMX-S2-4000 — Kapazität (kN): 4000; Hub (mm): 200; Hübe/min (min-1): 30÷80; Stempelhöhe (mm): 650; Schlittenbereich (L×F mm): 2150×1000; Bolsterbereich (L×F mm): 1850×1000; Max. Oberwerkzeuggewicht (kg): 1500; Seitenöffnung (mm): 1020×450
PMX-S2-5000 — Kapazität (kN): 5000; Hub (mm): 300; Hübe/min (min-1): 30÷60; Stempelhöhe (mm): 700; Schlittenbereich (L×F mm): 2450×1200; Bolsterbereich (L×F mm): 2150×1000; Max. Oberwerkzeuggewicht (kg): 3000; Seitenöffnung (mm): 1220×450
PMX-S2-6000 — Kapazität (kN): 6000; Hub (mm): 250; Hübe/min (min-1): 30÷70; Stempelhöhe (mm): 750; Schlittenbereich (L×F mm): 2450×1250; Bolsterbereich (L×F mm): 2450×1400; Max. Oberwerkzeuggewicht (kg): 3000; Seitenöffnung (mm): 1270×650

Eigenschaften / Technische Daten

• Serientyp: 2-Punkt-Exzenter-Geradebettpressen für progressive Stanzwerkzeuge
• Kapazitätsbereich: serienmäßig 2000–6000 kN (verfügbar bis 16000 kN)
• Hub: typisch 200 mm (variabel je nach Modell), bis zu 300 mm bei bestimmten Varianten
• Geschwindigkeit: modellabhängige Bereiche von 30 bis 120 Hüben/min
• Stempelhöhe: modellabhängig von 475 bis 750 mm
• Schlitten- und Bolsterflächen: variieren je nach Modell (siehe Spezifikationen)
• Max. Oberwerkzeuggewicht: bis zu 3000 kg bei größeren Modellen
• Rahmen: hochsteifer Zugstangenrahmen mit minimalen Lagerluftspielen und symmetrischer Bauweise für hohe dynamische Genauigkeit
• Antrieb / Auswuchtung: geschmiedete Exzenterwellen, dynamische Auswuchtung und integrierte Gegenwichte zur Vibrationsreduzierung und stabilen Hochgeschwindigkeitsproduktion
