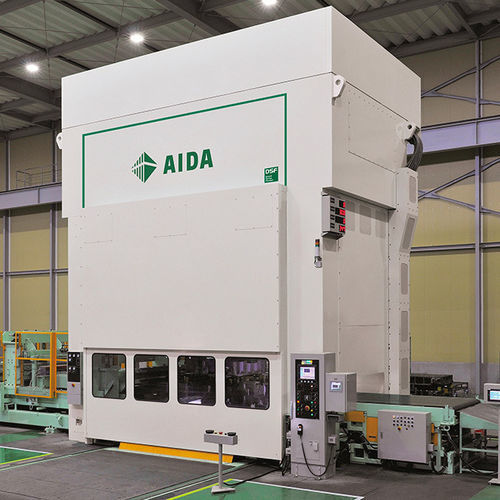

Umformpresse DSF-P2 series

für BlechRahmenHochgeschwindigkeit

Beschreibung
Die DSF-P2 Series umfasst hochpräzise, hochsteife 2-Punkt-Servo-Pressen mit geradem Gestell, ausgelegt für progressive Umformwerkzeuge. Der Zugstangenrahmen mit minimalen Gesamtlagerfreiheiten reduziert Durchbruch und Geräusch, verbessert die Langzeitgenauigkeit und verlängert die Werkzeugstandzeit. Die links/rechts Wellenkonfiguration und der große Abstand zwischen den Verbindungspunkten widerstehen exzentrischen Lasten; eine proprietäre Torque-Unit verhindert die Übertragung von Rücklasten auf die Antriebszahnräder. Bauteile werden im Haus bearbeitet, sodass die Gesamtabstände JIS Special Class oder besser eingehalten werden. Eingebaute dynamische Gegengewichte sowie dynamische Auswuchtung von Werkzeugplatte und Oberteil reduzieren Vibrationen und ermöglichen stabile Hochgeschwindigkeitsproduktion. Die Bearbeitung kompensiert die minimale Verformung beim Zusammenbau, um hochpräzise Baugruppen zu gewährleisten.

Merkmale

• Geschmiedete exzentrische Wellen auf einem Zugstangenrahmen mit sehr geringer Durchbiegung und dynamischer Auswuchtung von Werkzeugplatte und Oberteil
• Eingebaute dynamische Gegengewichte zur Verringerung von Vibrationen und für stabile Hochgeschwindigkeitsläufe
• Minimiert Durchbruch beim Ausstanzen, verlängert Werkzeugstandzeit und verbessert Bauteilgenauigkeit
• Hochsteifer Rahmen für progressive Umformung dicker Bleche
• Symmetrisches Vorder-/Rück- und Links-/Rechts-Design zur Aufrechterhaltung hoher dynamischer Genauigkeit

Hauptspezifikationen (Auswahl)
Model | DSF-P2-4000-245-115 | DSF-P2-6000-305-140
Kapazität (kN)* | 4000 | 6000
Hublänge (mm) | 250 | 250
Schläge pro Minute (min-1) | 1÷80 | 1÷118
Verstellung des Rammenhubes (mm) | 100 | 150
Stößelhöhe (mm) | 700 | 800
Ramenfläche (L/R x F/B) (mm) | 2450×1150 | 3050×1400
Bettfläche (L/R x F/B) (mm) | 2450×1150 | 3050×1400
Seitenöffnung (mm) | 1170 | 1250

Hinweis
Auf kundenspezifische technische Anfrage bis 27000 kN verfügbar.

Technische Daten / Merkmale

• Serienbezeichnung: DSF-P2 Series (2-Punkt-Servo-Pressen mit geradem Gestell)
• Druckkraftbereich: Beispielmodelle; auf Anfrage bis 27000 kN
• Beispiele: DSF-P2-4000-245-115, DSF-P2-6000-305-140
• Hublänge: 250 mm (bei aufgeführten Modellen)
• Verstellbarer Hub: 100 mm / 150 mm je nach Modell
• Stößelhöhe (max): 700 mm / 800 mm je nach Modell
• Ramenfläche (L/R x F/B): 2450×1150 mm / 3050×1400 mm
• Bettfläche (L/R x F/B): 2450×1150 mm / 3050×1400 mm
• Seitenöffnung (Freiheit): 1170 mm / 1250 mm
• Schläge pro Minute: 1–80 (4000 kN Modell), 1–118 (6000 kN Modell)
• Zugstangenrahmen: sehr geringe Durchbiegung, geschmiedete exzentrische Wellen
• Dynamische Auswuchtung: Ramme und Oberwerkstück dynamisch ausgewuchtet; eingebaute Gegengewichte reduzieren Vibrationen
• Lagerdesign: minimale Gesamtlagerfreiheiten zur Reduzierung von Durchbruch und Geräusch
• Torque-Unit: proprietäres Design vermeidet Übertragung von Rücklasten auf Antriebszahnräder
• Fertigungstiefe: Bauteile im Haus bearbeitet, um minimale Montageverformung zu reproduzieren
• Gesamtabstände: JIS Special Class oder besser
• Anwendung: progressive Stanz- und Umformprozesse, geeignet für dicke Bleche
