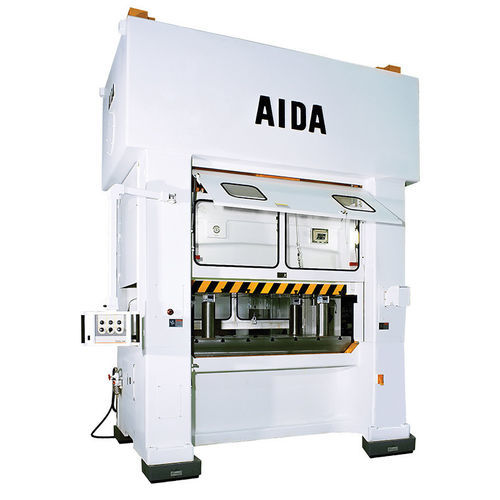

Mechanische Presse PMX-L2 series

FormUmformfür Blech

Beschreibung
Die PMX-L2 Serie umfasst hochpräzise, hochsteife mechanische 2‑Punkt Geradführungspressen mit Link‑Motion, ausgelegt für progressive Stanzwerkzeuge. Der Zugstangenrahmen mit weit auseinander liegenden Verbindungen und langen Führungen sowie geschmiedete Exzenterschaften und geringe Lagerluft reduzieren Vibrationen und Geräusch, erhalten die Langzeitpräzision und tragen schwere progressive Werkzeuge. Der zentrische Antrieb des Link‑Motion begrenzt das Torsions‑Aufdrehen der Exzenterschaften und erhöht die Verweilzeit in der Umformzone zur Verbesserung des Materialflusses und der Bauteilqualität.

Wesentliche Merkmale

• Mechanischer 2‑Punkt Geradführungsaufbau mit Link‑Motion für progressive Werkzeuge
• Hochsteifer Zugstangenrahmen mit breitem Abstand und langen Führungen für geringe Durchbiegung
• Geschmiedete Exzenterschaften mit Zentralantrieb zur Begrenzung der Torsion
• Lager mit minimalen Spielwerten zur Reduzierung von Geräuschen und Erhaltung der Genauigkeit
• Dynamische Auswuchtung von Schieber und oberer Matrize für höhere Geschwindigkeiten
• Kapazitätsvarianten zur Aufnahme exzentrischer Lasten und starker Umformprozesse

Hauptspezifikationen (Zusammenfassung)
Modelle: PMX-L2-2000 (Varianten 1,2); PMX-L2-3000 (Varianten 1,2,3); PMX-L2-4000 (Varianten 1,2); PMX-L2-5000 (Varianten 1,2); PMX-L2-6000 (Variante 1).
Kapazität (kN): 2000; 3000; 4000; 5000; 6000.
Hub (mm): 200 (Modelle 2000–4000); 300 (PMX-L2-5000); 250 (PMX-L2-6000 Varianten).
Schläge pro Minute (min⁻¹) [Standardbereiche]: 20–40; 15–30; 15–20 (modellabhängig).
Schläge pro Minute (min⁻¹) [Alternative Bereiche]: 50–120; 40–100; 30–80; 30–60; 30–70 (modellabhängig).
Matritzenhöhe (mm): 475–750 je nach Modell/Variante.
Schieberfläche (L/R x F/B, mm): Beispiele 1550×830; 1850×880; 2150×1000; 2450×1200; 2450×1250 (variiert nach Modell/Variante).
Bolster‑Fläche (L/R x F/B, mm): Beispiele 1550×950; 1850×950; 2150×1000; 2450×1200; 2450×1400 (variiert nach Modell/Variante).
Max. Gewicht obere Matrize (kg): Beispiele 1000; 1500; 3000 (abhängig vom Modell/Variante).
Seitenöffnung (mm): Beispiele 850×375; 900×450; 1020×450; 1220×450; 1270×650 (variiert nach Modell/Variante).

Technische Spezifikationen

• Pressetyp: Mechanische 2‑Punkt Geradführungspressen mit Link‑Motion für progressive Werkzeuge
• Rahmen: Zugstangenrahmen hohe Steifigkeit, symmetrisch, geringe Durchbiegung
• Wellen: Geschmiedete Exzenterschaften, Zentralantrieb, dynamische Auswuchtung von Schieber/oberer Matrize
• Lager: Minimale Spielwerte für Langzeitpräzision und Geräuschreduzierung
• Produktivität: Link‑Motion erhöht die Verweilzeit in der Umformzone zur Maximierung des Materialflusses und zur Verbesserung der Bauteilqualität
• Kapazitätsbereich: Standard 2000–6000 kN, Serie bis 16000 kN erhältlich
• Werkzeughandhabung: Schieber‑ und Bolster‑Abmessungen modellabhängig; für exakte Maße Variantendaten konsultieren
