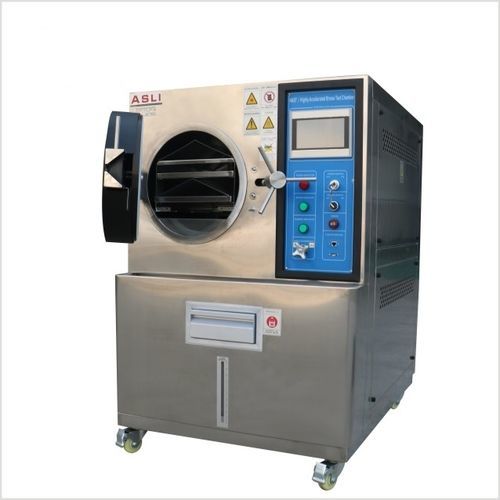

Klimakammer PCT series

thermostatischTemperaturFeuchte

Produktbeschreibung
Die druckbeschleunigte PCT-Umweltalterungsprüfkammer nach JESD22-A101 dient zur Bewertung der Produktleistung unter kombinierten Bedingungen von hoher Temperatur, hoher Luftfeuchte und Druck. Sie ist vorgesehen für elektrische und elektronische Produkte, Bauteile, Teile, Materialien und metallische Werkstoffe. Die Kammer simuliert Lager-, Transport- und Betriebsbedingungen, um physikalische Eigenschaften und weitere produktbezogene Merkmale zu prüfen und so Designanforderungen, Verbesserungen, Verifizierungen und die Abnahme zu unterstützen. Sie wird auch für Dichtheitsprüfungen und beschleunigte Lebensdauertests verwandter Produkte eingesetzt.

Was ist der JESD22-A110-Test?
JESD22-A110: Highly Accelerated Stress Test for Temperature and Humidity (HAST) wird durchgeführt, um die Zuverlässigkeit von nicht hermetisch verpackten Bauteilen in feuchten Umgebungen zu bewerten.

Unterstützte Normen
Unterstützte Standards: JESD22-A101, JESD22-A102-E, JESD22-A102-C.

Anwendungen
Bewertung der Druckbeständigkeit und Luftdichtheit von mehrlagigen Leiterplatten, integrierten Schaltkreisgehäusen, LCDs, LEDs, Halbleitern, magnetischen Materialien (NdFeB, Seltene Erden und Eisenmagnete) und verwandten Produkten.

Produktparameter
Modell: PCT - 25 | PCT - 35 | PCT - 45 | PCT - 55 | PCT - 65
Innenmaß Φ×D (mm): 300×250 | 350×450 | 450×550 | 550×650 | 650×750
Außenmaß Φ×D (mm): 750×1200×800 | 800×1250×800 | 900×1380×900 | 1050×1550×1100 | 1200×1700×1250
Dampftemperaturbereich (Betriebstemperatur): gesättigter Dampftemperaturbereich: 100 °C ~ 135 °C. Betriebszustände: 120 °C bei 100 Kpa; 133 °C bei 200 Kpa; 143 °C optional.
Relativdruck / Absolutdruck: Relativdruck wird am Manometer angezeigt. Absolutdruck = Manometerwert + 100 Kpa (tatsächlicher Innenwert).
Gesättigte Dampfluftfeuchte: 100 % R.H. für PCT-Kammer; 70–100 % R.H. einstellbar für HAST-Kammer.
Dampfdruck (absolut): 101,3 Kpa +0,0 kg/cm² ~ 2,0 kg/cm²; (3,0 kg/cm² optional).
Umlaufvorrichtung: Dampfumwälzung durch natürliche Konvektion.
Schutzfunktionen: Schutz bei kurzzeitigem Wasserspeicher, Überdruckschutz; automatische/manuelle Wasserauffüllung; automatische Druckentlastung.
Zubehör: Doppelwandige Edelstahllplatte.
Kapazität (Liter): 17 | 43 | 87 | 155 | 250.
Stromversorgung: AC 220 V 50/60 Hz.

Detaillierte Fotos
Produktbilder umfassen die Kammer, Probenregale und elektrische Anschlüsse als visuelle Darstellung der beschriebenen Merkmale.

Hauptmerkmale

• Automatische Wasserbefüllungs- und Nachfüllfunktion bei kurzzeitigem Wasserstand während der Prüfung.
• Automatischer Betrieb nach Abschluss von Prüfzyklen; einfache Benutzeroberfläche und Bedienung.
• Temperaturregelung: digitaler LED-Regler für präzise Einstellung, Steuerung und Anzeige der Temperatur.
• Digitaler LED-Timer, der die Zeitmessung startet, wenn die eingestellte Temperatur erreicht ist.
• Exakte Druckanzeige: Anzeige von Druck und relativer Luftfeuchte am Bedienfeld.
• Automatische Ableitung nicht gesättigten Dampfes zur Verbesserung der Dampfqualität.
• Integrierte Silicagel-Türdichtung für hohe Dichtigkeit und lange Lebensdauer.
• Spiegelpolierter Innenraum, sauber und ohne Kontamination.

Sicherheitsvorrichtungen

• Startschutz: Das Gerät kann nicht gestartet werden, wenn die Innentür nicht geschlossen ist.
• Sicherheitsventil, das bei Überschreiten des eingestellten Druckwerts automatisch entlastet.
• Doppelter Überhitzungsschutz: Alarm und automatische Abschaltung der Heizleistung bei zu hoher Temperatur.
• Aluminiumlegierungsabdeckung zum Schutz vor Verbrennungen.

Verpackung
Standardverpackung: zunächst PP-Folie, dann 10 mm Schaumstoff zwischen Maschine und Kiste; standardmäßige Außenverpackung.

Herstellerprofil
Hersteller mit langjähriger Erfahrung in Prüf- und Vibrationsprüfgeräten; über 26 Jahre in der Branche. Die druckbeschleunigte PCT-Umweltalterungsprüfkammer ist ein Kernprodukt und besitzt CE-Zertifizierung.

Merkmale / Technische Spezifikationen

• Modellreihe: PCT-Serie.
• Verfügbare Innenmaße: von 300×250 mm bis 650×750 mm (Kapazitäten 17 bis 250 L).
• Temperaturbereich des gesättigten Dampfes: 100 °C ~ 135 °C; Betriebsoptionen: 120 °C (100 Kpa), 133 °C (200 Kpa), 143 °C optional.
• Betriebs-Absolutdruck bis zu 2,0 kg/cm² (3,0 kg/cm² optional).
• Dampfluftfeuchte: 100 % R.H. für PCT; 70–100 % R.H. einstellbar für HAST.
• Dampferzeugung und -umwälzung durch natürliche Konvektion; Abluft von nicht gesättigtem Dampf.
• Digitaler LED-Regler für Temperatur und Timer; Anzeige von Druck und Feuchtigkeit.
• Stromversorgung: AC 220 V 50/60 Hz.
• Standardzubehör: doppellagige Edelstahlplatte.
• Sicherheitssysteme: Türverschlussüberwachung, Überdruck-Sicherheitsventil, doppelter Überhitzungsschutz und Schutzabdeckung.
• Zertifizierung: CE.
