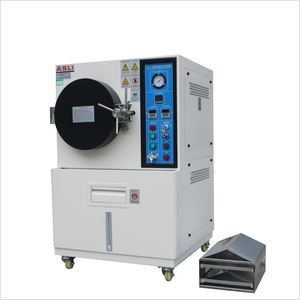

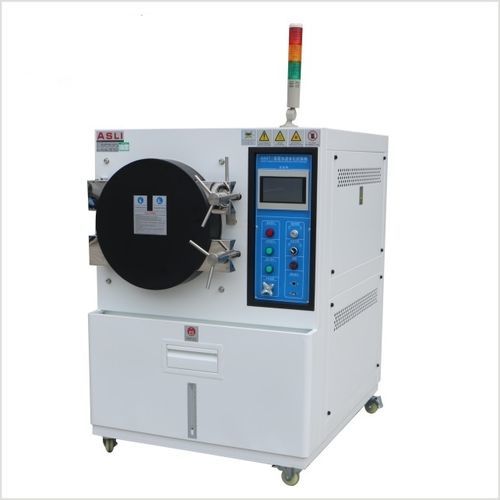

Klimakammer

thermostatischFeuchteHochdruck

Übersicht
HAST-Kammern (Highly Accelerated Stress Test) erzeugen eine kontrollierte Dampf-Umgebung mit hoher Temperatur, Feuchte und Druck, um die Alterung zu beschleunigen und Ausfallursachen in elektronischen Bauteilen, Materialien, Beschichtungen und Dichtstoffen aufzudecken. Sie verkürzen Qualifizierungszyklen und unterstützen Zuverlässigkeitsprüfungen sowie Designvalidierung.

Betrieb
Prüfproben werden in die dichte HAST-Kammer gelegt und unter kontrollierter Temperatur, Feuchte und Druck dem gesättigten Dampf ausgesetzt. Das System bietet Zwangszirkulation des Dampfes, präzise Temperaturregelung und Drucküberwachung, um beschleunigte Umweltbelastungen zu reproduzieren. Tests zeigen Materialdegradation, Dichtungsfehler und prozessbedingte Defekte auf.

Anwendungen

• Elektronik: integrierte Schaltkreise, Leiterplatten, Halbleiterbauelemente
• Luft- und Raumfahrtkomponenten und -systeme
• Automotive: elektronische Module und Sensoren
• Medizinische Geräte: Bauteile und Baugruppen

Spezifikation
Innere Abmessungen Φ×D (mm): 300×250; 350×450; 450×550; 550×650; 650×750
Äußere Abmessungen (mm): 850×1300×900; 900×1350×900; 1000×1480×1000; 1150×1650×1200; 1300×1800×1350
Dampftemperaturbereich: 100ºC ~ 135ºC (143ºC optional)
Relative/absolute Druckangabe: das Manometer zeigt Relativdruck; Absolutdruck = angezeigter Wert + 100 kPa (tatsächlicher Wert im Innenraum)
Dampf-Feuchte: einstellbar 70–100% r.F. (gesättigter Dampf voreingestellt)
Dampfdruck (absolut): 101,3 kPa +0,0 Kg/cm2 ~ 2,0 Kg/cm2 (3,0 Kg/cm2 Sonderausführung)
Umlauf: erzwungene Dampf-Zirkulation
Sicherheitsvorrichtungen: Wassermangel-Schutz; Überdruckschutz; automatische/manuelle Wasserbefüllung; automatische Druckentlastung
Zubehör: zweilagige Innenplatte aus Edelstahl
Gerätevolumen (L): 17; 43; 87; 155; 250
Stromversorgung: AC220V einphasig (1∮) 3 Leiter, 50/60Hz; AC380V dreiphasig (3∮) 5 Leiter, 50/60Hz

Leistung

• Temperaturbereich: (RT+10ºC) ~ 135ºC, frei einstellbar (gesättigte Dampftemperatur)
• Feuchtebereich: 100% r.F. (voreingestellte gesättigte Dampf-Feuchte)
• Druckbereich: 0,5 Kg/cm2 ~ 3,0 Kg/cm2 Absolutdruck (3,0 Kg/cm2 = 1 atm + 2 Kg/cm2)
• Zeitbereich: 0 ~ 999 H/M/S; optional; einstellbar
• Temperaturgleichmäßigkeit: ±2,0ºC (bei 100ºC)
• Aufheizzeit: (RT+10ºC) ~ 120ºC ≈ 45 Minuten
• Druckanlaufzeit: Umgebung / 0,0 Kg/cm2 ~ 1,00 Kg/cm2 ≈ 45 Minuten

Technische Merkmale

• Produktart: Hochdruck-Alterungsprüfkammer (HAST)
• Verfügbare Innenmaße (Φ×D mm): 300×250; 350×450; 450×550; 550×650; 650×750
• Verfügbare Außenmaße (mm): 850×1300×900; 900×1350×900; 1000×1480×1000; 1150×1650×1200; 1300×1800×1350
• Dampftemperaturbereich: 100ºC–135ºC (143ºC optional)
• Dampf-Feuchte: einstellbar 70–100% r.F.
• Absoluter Dampfdruck: 101,3 kPa +0,0 Kg/cm2 bis 2,0 Kg/cm2 (3,0 Kg/cm2 Sonderausführung)
• Erzwungene Dampfumwälzung
• Sicherheit: Wassermangelschutz, Überdruckschutz, automatische/manuelle Befüllung, automatische Druckentlastung
• Innenmaterial/Zubehör: zweilagige Edelstahlplatte
• Volumen (L): 17, 43, 87, 155, 250
• Stromoptionen: AC220V einphasig oder AC380V dreiphasig, 50/60Hz
• Temperaturgleichmäßigkeit: ±2,0ºC (bei 100ºC)
• Ca. Aufheizzeit bis 120ºC: ~45 Minuten
