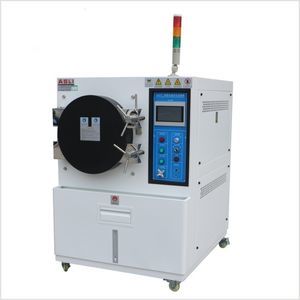

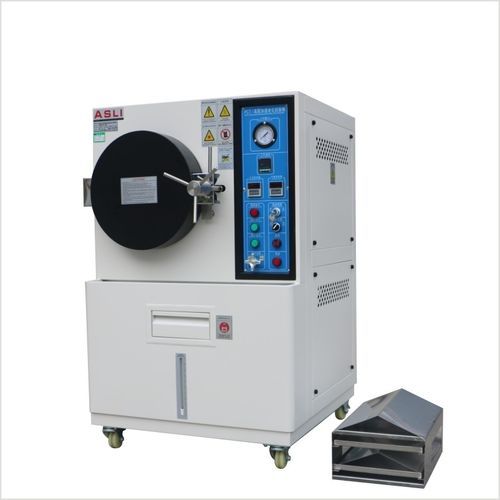

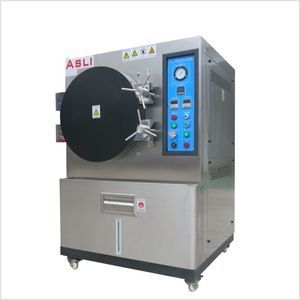

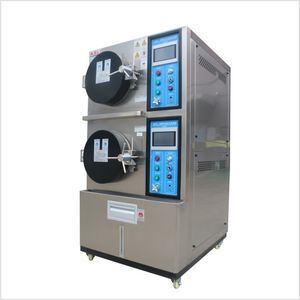

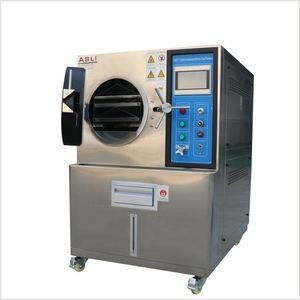

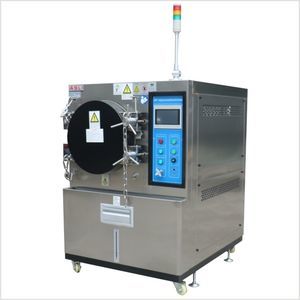

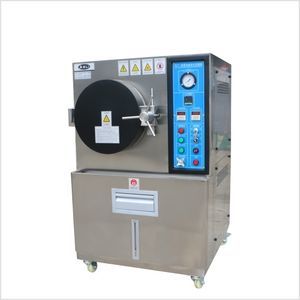

Thermostatische Prüfkammer HAST series

KlimaDruckFeuchte

Produktübersicht
HAST/PCT-Kammer für beschleunigte Alterungsprüfungen mit Dampf und Druck. Entwickelt für schnelle Zuverlässigkeitsbewertungen von Dicht- und Druckbeständigkeitseigenschaften bei mehrlagigen Leiterplatten, IC-Gehäusen, LCD/LED-Displays, Halbleitern, magnetischen Materialien (NdFeB), Seltenen Erden und magnetischem Eisen.

Steuerungssystem

• Microcomputer-gesteuerter Sattdampftemperaturregler mit LED-Anzeige, LED-Digitalzeitregler und analogem Zeigermanometer.
• Entspricht Standards für beschleunigte Hochdruck-Alterungsprüfungen: CNS, ISO, JIS, ASTM, DIN, BS, IEC, NACE, UL, MIL.
• Regelarchitektur: Microcomputer + PID + SSR mit automatischer Berechnung der Sattdampftemperatur.
• Temperaturregelgenauigkeit: ±0,5°C; Auflösung: 0,1°C.
• Druckregelgenauigkeit: ±0,2 Kg/cm².

Leistungsdaten

• Temperaturbereich (Sattdampf): (RT + 10°C) bis 135°C (143°C optional).
• Feuchte: bis 100% rF (Sattdampf standardmäßig).
• Druckbereich (absolut): ≈0,5 Kg/cm² bis 3,0 Kg/cm² (3,0 Kg/cm² als Sonderoption).
• Zeitbereich: 0 ~ 999 H/M/S, konfigurierbar.
• Temperaturgleichmäßigkeit: ±2,0°C (bei 100°C).
• Typische Aufheizzeit: (RT + 10°C) bis 120°C in ≈45 Minuten.
• Typische Druckaufbauzeit: Umgebung bis ≈1,00 Kg/cm² in ≈45 Minuten.

HAST technische Parameter
Modelle: HAST-25 | HAST-35 | HAST-45 | HAST-55 | HAST-65
Innenmaß Φ×D (mm): 300×250 | 350×450 | 450×550 | 550×650 | 650×750
Außenmaß (mm): 850×1300×900 | 900×1350×900 | 1000×1480×1000 | 1150×1650×1200 | 1300×1800×1350
Dampftemperaturbereich: 100°C ~ 135°C (143°C optional)
Dampf-Feuchte: 70% ~ 100% rF (einstellbar)
Dampfdruck (absolut): 101,3 kPa +0,0 Kg/cm² ~ 2,0 Kg/cm² (3,0 Kg/cm² Sonderoption)
Druckanzeige: Manometer zeigt Relativdruck; Absolutdruck = Manometerwert + 100 kPa (tatsächlicher Innenwert).
Rezirkulation: erzwungene Dampfzirkulation
Sicherheitsvorrichtungen: Trockenlaufschutz; Überdruckschutz; automatische/manuelle Wasserzufuhr; automatische Druckentlastung
Zubehör: zweilagige Edelstahlauskleidung
Kapazität (L): 17 | 43 | 87 | 155 | 250
Stromversorgung: AC 220V (±10%), einphasig; AC 380V (±10%), dreiphasig (für größere Konfigurationen)


PCT technische Parameter
Modelle: PCT-25 | PCT-35 | PCT-45 | PCT-55 | PCT-65
Innenmaß Φ×D (mm): 300×250 | 350×450 | 450×550 | 550×650 | 650×750
Außenmaß (mm): 750×1200×800 | 800×1250×800 | 900×1380×900 | 1050×1550×1100 | 1200×1700×1250
Betriebstemperatur Sattdampf: 100°C ~ 135°C; Beispiele: 120°C @ 100 kPa / 133°C @ 200 kPa (143°C Sonderbestellung)
Dampf-Feuchte: 100% rF (Sattdampf)
Dampfdruck (absolut): 101,3 kPa +0,0 Kg/cm² ~ 2,0 Kg/cm² (3,0 Kg/cm² Sonderoption)
Druckanzeige: Manometer zeigt Relativdruck; Absolutdruck = Manometerwert + 100 kPa (tatsächlicher Innenwert).
Rezirkulation: natürliche Konvektionszirkulation des Dampfes (PCT-Modelle)
Sicherheitsvorrichtungen: Trockenlaufschutz; Überdruckschutz; automatische/manuelle Wasserzufuhr; automatische Druckentlastung
Zubehör: zweilagige Edelstahlauskleidung
Kapazität (L): 17 | 43 | 87 | 155 | 250
Stromversorgung: AC 220V (±10%), einphasig


Technische Merkmale / Spezifikationen

• Produktfamilie: HAST-Kammern (erzwungene Zirkulation) und PCT-Kammern (natürliche Konvektion) für beschleunigte Dampf-/Druckalterungsprüfungen.
• Hauptanwendungen: Dichtheitsprüfung von mehrlagigen Leiterplatten, IC-Gehäusen, LCD/LED-Displays, Halbleitern, magnetischen Materialien (NdFeB), Seltenen Erden und magnetischem Eisen.
• Steuerung: Microcomputer + PID + SSR; LED-Anzeigen für Temperatur und Zeit; analoges Manometer für Druck.
• Wesentliche Leistungswerte: Temperaturregelung ±0,5°C; Auflösung 0,1°C; Gleichmäßigkeit ±2,0°C (bei 100°C).
• Bereiche: Dampftemperatur bis 135°C (143°C optional); Feuchte bis 100% rF; Absolutdruck ca. 0,5 ~ 3,0 Kg/cm² (3,0 Sonderoption).
• Kapazitäten: 17, 43, 87, 155, 250 L.
• Aufbau: zweilagige Edelstahlinnenverkleidung.
• Sicherheit: Alarm/Schutz bei niedrigem Wasserstand; Überdruckschutz; automatische/manuelle Wasserbefüllung; automatische Druckentlastung.
• Stromversorgung: AC 220V (±10%) einphasig; AC 380V (±10%) dreiphasig verfügbar für größere Ausführungen.
