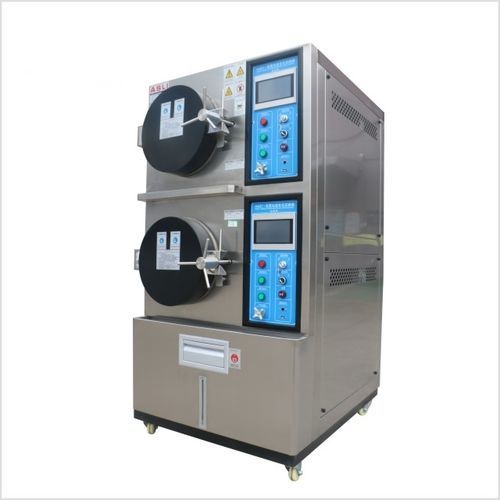

Thermostatische Prüfkammer PCT series

KlimaDruckHochdruck

Produktübersicht
Die Druckkessel-Prüfkammer PCT-Serie (PCT-25, PCT-35, PCT-45) erzeugt eine kontrollierte Umgebung mit hoher Temperatur, hoher Luftfeuchte und Druck durch 100% gesättigten Dampf, um physikalische Eigenschaften und Dichtheit von Elektro-/Elektronikprodukten, Bauteilen, Metall- und magnetischen Werkstoffen zu prüfen. Sie dient der Leistungsbewertung, Konstruktionsverbesserung, Validierung und Wareneingangs/-ausgangsprüfung.

Anwendung

• Dichtheitsprüfungen für mehrlagige Leiterplatten und IC-Packages.
• Umwelt- und Alterungstests für LCD-Module, LEDs und Halbleiter.
• Druck- und Dichtheitsbewertung für magnetische Materialien (NdFeB, Seltene Erden, Magnetstahl) und zugehörige Teile.

Produktparameter

• Modelle: PCT-25 / PCT-35 / PCT-45.
• Innenmaß (Φ×D, mm): 300×250 / 350×450 / 450×550.
• Außenmaß (ca., mm): 750×1200×800 / 800×1250×800 / 900×1380×900.
• Temperaturbereich (gesättigter Dampf): typ. 100°C ~ 135°C. Beispielpunkte: 120°C (100 kPa) / 133°C (200 kPa). Höhere Temperaturen (z. B. 143°C) auf Sonderbestellung.
• Relativer / Absoluter Druck: das Manometer zeigt den relativen Druck; absoluter Druck = Anzeigenwert + 100 kPa (tatsächlicher Innenwert).
• Feuchte: 100% RH (gesättigter Dampf).
• Dampfdruck (absolut): 101,3 kPa +0,0 Kg/cm2 ~ 2,0 Kg/cm2 (3,0 Kg/cm2 Sonderausführung).
• Zirkulation: natürliche Dampfkammervorzirkulation.
• Sicherheitsfunktionen: Schutz bei zu geringem Wasserbestand, Überdruckschutz, automatische/manuelle Wasserzufuhr, automatische Druckentlastung.
• Zubehör: zweilagige Edelstahlplatte.
• Kapazität (L): 17 / 43 / 87.
• Netzanschluss: AC 220V (±10%), einphasig / Drei-Leiter, 50/60 Hz.

Sicherheitsvorrichtungen

• Deckelverriegelung: Gerät startet nicht, wenn die Innenkammer nicht geschlossen ist.
• Sicherheitsventil: automatische Druckentlastung, wenn der Innendruck den Nennwert überschreitet.
• Doppelte Überhitzungsschutzvorrichtung: Alarm und automatische Abschaltung der Heizung bei Übertemperatur.
• Abdeckschutz: Innenabdeckung aus Aluminiumlegierung zum Schutz des Bedieners vor Verbrühungen.

Merkmale

• Automatische Nachfüllfunktion bei niedrigem Wasserstand während der Prüfung.
• Automatisierte Prüfabläufe für benutzerunabhängigen Betrieb.
• LED-Digitaltemperaturregler für genaue Einstellung, Steuerung und Anzeige.
• LED-Digitaltimer zur Sicherstellung der vorgegebenen Prüfzeit nach Erreichen der Solltemperatur.
• Genaue Druck–Temperatur-Darstellung zur Anzeige von Innendruck und relativer Feuchte.
• Automatische Ableitung nicht gesättigten Dampfes zur Sicherstellung optimaler Dampfbeschaffenheit.
• Integrierte Silikondichtungs-Gummilippe für sehr gute Dichtheit und lange Lebensdauer.
• Spiegelpolierter Innenraum: langlebig und nicht kontaminierend.

Verpackung
Verpackt mit PP-Folie und 10 mm Schaumstoff zwischen Maschine und Kiste; Außenverpackung entspricht Standard-Exportanforderungen.

Dienstleistungen

• Garantie: ein Jahr kostenlose Garantie für die komplette Maschine; lebenslange Wartung möglich.
• Leistungen: OEM-Service, Konstruktionsservice, Käuferkennzeichnung möglich.
• After-Sales: schnelle Reaktion und Rückmeldung in kurzer Zeit nach Eingang der Serviceanfrage.

Technische Daten

• Modellreihe: PCT (PCT-25, PCT-35, PCT-45).
• Innenmaße (Φ×D, mm): 300×250 / 350×450 / 450×550.
• Außenmaße (mm): 750×1200×800 / 800×1250×800 / 900×1380×900.
• Temperatur gesättigter Dampf: 100°C–135°C (Betrieb). Typische Punkte: 120°C (100 kPa) / 133°C (200 kPa).
• Feuchte: 100% RH (Sättigung).
• Absoluter Dampfdruck: ca. 101,3 kPa bis ~2,0 Kg/cm2 (3,0 Kg/cm2 auf Sonderbestellung).
• Zirkulation: natürliche Dampfkammervorzirkulation.
• Sicherheit: Deckelverriegelung, Sicherheitsventil, doppelte Übertemperaturschaltung, Abdeckschutz.
• Zubehör: zweilagige Edelstahlplatte; spiegelpolierter Innenraum; integrierte Silikondichtung.
• Kapazitäten: 17 L / 43 L / 87 L.
• Stromversorgung: AC 220V (±10%), einphasig / Drei-Leiter, 50/60 Hz.
