Klimakammer

HochdruckFeuchteTemperatur

Produktübersicht

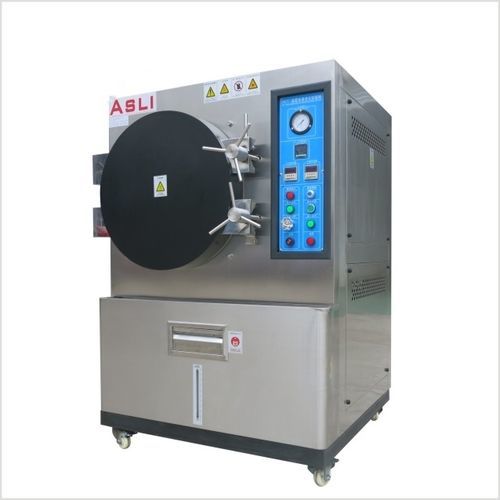

Die HAST PCT ungesättigte Hochdruck-Kammer für beschleunigte Umweltalterung ist für die Prüfung der Dichtheit, Druckbeständigkeit und Luftdichtigkeit von mehrlagigen Leiterplatten, versiegelten IC-Packages, LCD-Panels, LEDs, Halbleitern, magnetischen Materialien (NdFeB, Seltene Erden, Magnetstahl) und ähnlichen Bauteilen konzipiert. Erhältlich in verschiedenen Innenvolumina für Labor- und Produktionsprüfungen.

Steuerungssystem

• Mikrocomputer-gesteuerter gesättigter Dampf-Temperaturregler mit LED-Anzeige, digitaler LED-Zeitschalter und Zeiger-Druckmesser.
• System entspricht Normen für Hochdruck-Beschleunigungsalterung: CNS, ISO, JIS, ASTM, DIN, BS, IEC, NACE, UL, MIL.
• Steuerungsarchitektur: Mikrocomputer + P.I.D. + S.S.R.; automatische Berechnung der gesättigten Dampftemperatur.
• Mikrocomputerbasierte Steuerung mit benutzerfreundlicher Oberfläche.
• Temperaturregelgenauigkeit: ±0,5ºC; Auflösung: 0,1ºC.
• Druckregelgenauigkeit: ±0,2 Kg/cm2.

Leistung

• Temperaturbereich (gesättigter Dampf): (RT + 10ºC) ~ 135ºC (143ºC optional).
• Feuchtigkeitsbereich: Standard gesättigter Dampf 100% r.F.; Dampffeuchte einstellbar 70–100% r.F.
• Druckbereich (absolut): 0,5 Kg/cm2 ~ 3,0 Kg/cm2 (Standard-Sicherheitskapazität 3,0 Kg/cm2 = 1 atm + 2,0 Kg/cm2).
• Zeitraum: 0 ~ 999 H/M/S, frei einstellbar.
• Temperaturgleichmäßigkeit: ±2,0ºC bei 100ºC.
• Aufheizzeit: (RT + 10ºC) ~ 120ºC in ca. 45 Minuten.
• Druckaufbauzeit: Umgebung/0,0 Kg/cm2 ~ 1,00 Kg/cm2 in ca. 45 Minuten.

Technische Daten (Tabelle)
Innenmaß Φ×D (mm): 300×250 | 350×450 | 450×550 | 550×650 | 650×750
Außenmaß (mm): 850×1300×900 | 900×1350×900 | 1000×1480×1000 | 1150×1650×1200 | 1300×1800×1350
Dampftemperaturbereich: 100ºC ~ 135ºC (143ºC optional)
Relativer Druck / Absolutdruck: relativer Druck = Anzeige Manometer; Absolutdruck = Manometerwert + 100 kPa (tatsächlicher Innenwert)
Vergleichstabelle Temperatur / Feuchte / Druck: siehe Produkt-Spezifikationsbilder
Dampffeuchte: 70~100% R.H., einstellbar
Dampfdruck (Absolutdruck): 101,3 kPa +0,0 Kg/cm2 ~ 2,0 Kg/cm2 (3,0 Kg/cm2 Sonderstandard optional)
Umlauf: erzwungene Dampfzirkulation
Sicherheitsvorrichtungen: Wassermangelschutz; Überdruckschutz; automatische/manuelle Wasserzufuhr; automatische Druckentlastung
Zubehör: doppellagige Edelstahl-Tabletts/Platten
Volumina (L): 17 | 43 | 87 | 155 | 250
Stromversorgung: AC220V, 1∮ 3 Leitungen, 50/60Hz; AC380V, 3∮ 5 Leitungen, 50/60Hz

Merkmale / Technische Spezifikationen

• Produktname: HAST PCT Ungesättigte Hochdruck-Kammer für beschleunigte Umweltalterung
• Steuerung: Mikrocomputer + P.I.D. + S.S.R.; digitale LED-Temperatur- und Zeitregler; Zeiger-Druckmesser
• Temperaturregelgenauigkeit: ±0,5ºC; Auflösung: 0,1ºC
• Temperaturbereich: (RT + 10ºC) bis 135ºC (143ºC optional)
• Dampffeuchte: 70–100% R.H. (einstellbar); Standard gesättigter Dampf = 100% RH
• Druckbereich: 101,3 kPa +0,0 Kg/cm2 ~ 2,0 Kg/cm2 (3,0 Kg/cm2 optional)
• Temperaturgleichmäßigkeit: ±2,0ºC bei 100ºC
• Kapazitätsoptionen: 17 L, 43 L, 87 L, 155 L, 250 L
• Innen-/Außenmaße je nach Modell (siehe Tabelle)
• Sicherheit: Wassermangelschutz, Überdruckschutz, automatische/manuelle Wasserzufuhr und Druckentlastung
• Stromversorgung: AC220V einphasig oder AC380V dreiphasig
• Konformität: Ausgelegt zur Erfüllung von HAST/PCT-Prüfanforderungen gemäß CNS, ISO, JIS, ASTM, DIN, BS, IEC, NACE, UL, MIL je nach Konfiguration
