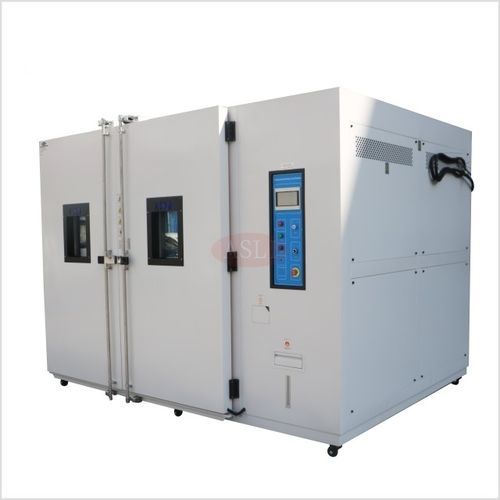

Klimakammer THR

thermostatischFeuchteLampen

Übersicht
Die UV-Vorbehandlungskammer IEC 61215 MQT 10 ist eine begehbare Temperatur- und Feuchtekammer für beschleunigte Alterungsprüfungen und UV+DH-Bedingungen von PV-Modulen und großen Baugruppen. Innenmaße, Temperaturstufen und Feuchtebereiche sind anpassbar, um Komplettproduktprüfungen ohne Demontage zu ermöglichen.

UV+DH-Prüfungen und Materialaspekte
Die Materialzusammensetzung — insbesondere EVA und Rückseitenfolie — beeinflusst die Bildung von "snail trails" und Mikro-Rissen. UV+DH-Bedingungen beschleunigen feuchtigkeitsbedingte Defekte und können Prüfzeiten gegenüber konventionellen Damp-Hitze-Zyklen verkürzen. Kontrollierte Randbedingungen (z. B. Laser-Schnitte) und spezielle Probenlayouts erhöhen die Reproduzierbarkeit in der F&E.

Hauptmerkmale

• PID-Regelung von Temperatur und Feuchte für stabile Closed‑Loop-Steuerung.
• Programmierbare Profile: 100 Muster × 999 Segmente mit Rampensteuerung.
• Echtzeit-Feuchtefühler und Überhitzungsthermostat mit unabhängiger Abschaltung.
• 50 mm Kabeldurchführung für die elektrische Verbindung zum Prüfling.
• USB-Datenausleitung; beheiztes Doppelverglasungsfenster mit Innenbeleuchtung.
• Externe Wasserzufuhr mit Autorecycling; wasser- oder luftgekühlte Kälteanlage.

Unterstützte Normen

• IEC 68-2-1 / 68-2-2 / 68-2-3 / 68-2-30 / 68-2-14
• MIL-STD-810G / MIL-STD-810F
• ISO 16750-3

Anwendungen

• Qualifizierung und F&E von PV-Modulen (UV+DH, Damp-Heat)
• Elektronik, LED- und PCB-Baugruppen
• Automobilkomponenten und Baugruppen
• Zuverlässigkeitsprüfungen für Haushaltsgeräte und große Anlagen
• Forschungslabore und Zertifizierungsstellen

Lieferumfang & Service

• Installations- und Bedienungsanleitung mit Schaltplänen und Inbetriebnahme-Checkliste.
• Export-Packliste und Versanddokumente; 12 Monate Gewährleistung für Kammer, Kältesystem und Steuerung.
• Standardlieferzeit für kundenspezifische Walk-in-Kammern: 30–40 Arbeitstage nach Bestätigung der Zeichnungen.
• Remote-Support und Inbetriebnahme-Unterstützung verfügbar.

Spezifikationen
Modell: THR-Serie (THR-volume) — IEC 61215 MQT 10 (UV-Vorbehandlungskammer). Innenmaße: anpassbar. Temperaturbereich: niedrige Grade A–F (25 °C / 0 °C / −20 °C / −40 °C / −60 °C / −70 °C); hohe Temperatur Standard 80 °C (Option 80–150 °C). Feuchtebereich: Standard 20%–98% r.F. (Optionen 10–98% oder 5–98% mit Entfeuchter). Anzeigeauflösung: 0,1 °C; 0,1% r.F. Gleichmäßigkeit: ±2,5 °C; ±3,5% r.F. Regelgenauigkeit: ±0,5 °C; ±2,5% r.F. Rampengeschwindigkeit: Anstieg 0,1–3,0 °C/min; Abfall 0,3–1,0 °C/min (schnellere Raten optional). Kühlung: wasser- oder luftgekühlt. Kompressoren: Tecumseh oder Bitzer. Stromversorgung: AC 380 V ±10%, 50/60 Hz, 3-phasig 5-Leiter. Bodenbelastung Labor: 600 kg/m² (gleichmäßig).

Technische Merkmale

• Begehbare Klima-Kammer geeignet für Komplettproduktprüfungen.
• 100 programmierbare Profile × 999 Segmente; Rampensteuerung für komplexe Zyklen.
• Mehrschichtiger Schutz: Strom, Motor, Kompressor, Heizung und Wassermangel-Warnung.
• Datenaufzeichnung per USB und optionale Recorder.
• Anpassbare Innenmaße und Umweltbereiche passend zum Prüfobjekt und Labor.
