Klimakammer THR

FeuchteTemperaturThermoschock

Zusammenfassung

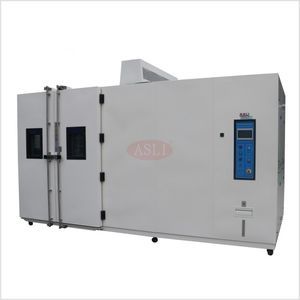

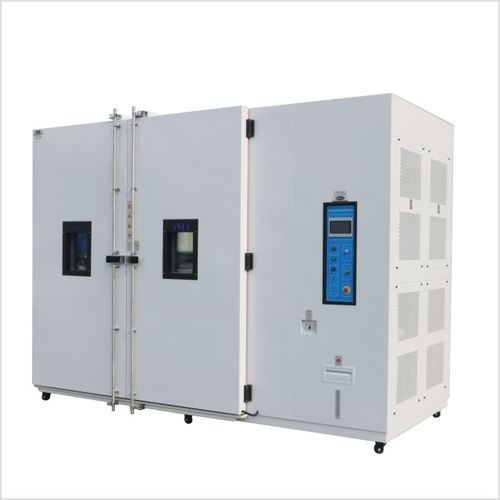

Programmierbare begehbare Klimaprüfkammer für EV-Ladegerät: konzipiert zum Prüfen von Hitzebeständigkeit, Kälteresistenz, trockener Hitze und feuchter Hitze. Geeignet für Qualitätskontrolle in Elektronik, elektrischen Geräten, Automobilbereich, Metallen, Lebensmitteln, Chemie, Baustoffen, Gepäck, Klebeband, Druck, Verpackung und anderen Branchen.

Serie und Zertifizierungen
Serie THE — Temperature Humidity Room. CE-zertifiziert. Standardgarantie 12 Monate. Maßanfertigungen verfügbar. Lebenslanger Remote-Support.

Übersicht
Entwickelt für Produkte, die nicht in Tischkammern passen: begehbarer Zugang für große Bauteile und Maschinen mit kombinierter Temperatur- und Feuchtigkeitsregelung, angepasst an DUT-Layout und Labor. Die Serie verfügt über integriertes Rohr- und Luftkanaldesign, All-in-One-Touch-Bedienfeld und speicherprogrammierbare Steuerung. Wird für Zuverlässigkeitstests kompletter Produkte in Elektronik, Automotive, LED, Leiterplatten und Haushaltsgeräten eingesetzt.

Eigenschaften

• Personalisierung: Innenmaße auf das DUT abgestimmt; ermöglicht Prüfungen ohne Zerlegung großer Anlagen.
• Abdeckung: sechs Niedertemperaturstufen (A–F) bis −70 °C; Hochtemperaturoption bis 150 °C.
• Zugang: Eingangstür für Prüfungen am Komplettprodukt; geeignet für Wagen und Einschubtrays.
• Sicherheit: sieben unabhängige Schutzebenen für Strom, Motor, Kompressor, Heizelement und Wasserversorgung.

Integrierte Funktionen (Highlights)

• PID-Temperatur- und Feuchtigkeitsregelung für stabile und präzise Steuerung in der gesamten Kammer.
• Programmierbare Profile: 100 Muster × 999 Segmente je Muster; unterstützt Rampen-Rate-Steuerung.
• Feuchtigkeitssensor für Echtzeitmessung und Regelung im geschlossenen Regelkreis.
• Unabhängiges Überhitzungsthermostat.
• 50 mm Kabelprüfanschluss zum Durchführen von Kabeln zum DUT.
• USB-Datenspeicher zum Exportieren von Versuchsdaten.
• Beheiztes Doppelverglasungs-Sichtfenster mit Innenbeleuchtung.
• Externe Wasserversorgung mit komfortabler Nachfüllung und Autorecycling.

Kompatible Normen

• IEC 68-2-1 (Kälte)
• IEC 68-2-2 (Trockene Hitze)
• IEC 68-2-3 (Feuchte Hitze: stationär)
• IEC 68-2-30 (Feuchte Hitze: zyklisch)
• IEC 68-2-14 (Temperaturwechsel)
• MIL-STD-810G / MIL-STD-810F (Umwelttests)
• ISO 16750-3 (Straßenfahrzeuge: mechanische Lasten)

Installation und Service
Das System wird vor Ort installiert und in Betrieb genommen; der Lieferant plant Standortlayout und Versorgungsanschlüsse, baut die Kammer auf und anschließt sie, kalibriert Temperatur und Feuchte und schult den Bediener. Typische Lieferzeit für kundenspezifische Kammern: 30–40 Arbeitstage ab bestätigten Zeichnungen.

Lieferumfang

• Installations- und Bedienungsanleitung mit Schaltplänen und Inbetriebnahme-Checkliste.
• Exportpackliste und Versanddokumente (Speditionsunterlagen).
• 12-monatige Garantie (deckt Kammer, Kühlsystem und Steuerung).
• Lebenslanger technischer Remote-Support; Vor-Ort-Inbetriebnahme gegen Aufpreis verfügbar.

Bilder und Dokumentation
Hochauflösende Fotos und Maßzeichnungen auf Anfrage verfügbar.

Technische Merkmale / Spezifikationen

• Modell: THE-volumen — Niedertemperaturoptionen A~F.
• Innenmaße: werksseitig standard; Innenmaße nach Kundenwunsch anpassbar.
• Temperaturbereich: Niedrig: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C. Hoch: 80 °C (80 °C ~ 150 °C optional).
• Feuchtigkeitsbereich: 20% ~ 98% rF (10–98% / 5–98% als spezielle Option mit Entfeuchter verfügbar).
• Anzeigeauflösung / Verteilungsuniformität: 0,1 °C; 0,1% rF / ±2,5 °C; ±3,5% rF.
• Regelgenauigkeit: ±0,5 °C; ±2,5% rF.
• Anstiegs-/Abfallgeschwindigkeit: Anstieg ca. 0,1 ~ 3,0 °C/min. Abfall ca. 0,3 ~ 1,0 °C/min (schnellere Option verfügbar).
• Kühlsystem: wassergekühlt oder luftgekühlt.
• Kompressor: französische Marke Tecumseh oder deutsche Marke Bitzer.
• Schutzeinrichtungen: leistungsschalter ohne Sicherung; Kompressorschutz gegen Überlast; Kältemittel Hoch-/Niederdruckschutz; Schutz gegen Überfeuchtung und Übertemperatur; Sicherungen; Störungswarnsystem; Schutz bei Wassermangel.
• Optionale Zubehörteile: Wagenrampe; Datenrekorder; Wasserreiniger; Entfeuchter.
• Leistung / Stromversorgung: AC 380 V (±10%), 50/60 Hz, Drehstrom 5-Leiter.
• Bodenbelastbarkeit des Labors: 600 kg/m² (gleichmäßige Belastung).
