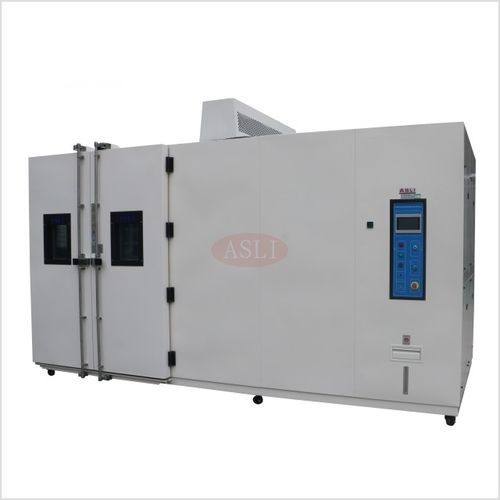

Klimakammer THR

TemperaturFeuchtefür schnelle Temperaturzyklen

Produktübersicht
Die THR Series ist eine anpassbare begehbare Temperatur- und Feuchteprüfkammer zur Zuverlässigkeitsprüfung kompletter Produkte, großer Bauteile und Maschinen. Sie umfasst Rohr- und Kanalführung, ein All-in-One Touchpanel und eine speicherprogrammierbare Steuerung. Raummaße, Temperaturstufen und Feuchtebereiche können an Produktanforderungen und Laborlayout angepasst werden.

Anwendungen

• Computer & Monitore
• Drucker & Faxgeräte
• LED- & Leiterplatten-Baugruppen
• Automobilkomponenten
• Haushaltsgeräte
• Elektronik & Telekommunikation
• Forschungs- & Universitätslabore
• Prüf- & Zertifizierungsstellen

Spezifikationen (Tabelle)
Parameter — Spezifikation
Modell — THR Series — Volumen konfigurierbar
Innenmaße — Direkt ab Werk — Innenmaße anpassbar
Temperaturbereich — Niedrig: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C; Hoch: 80 °C (80 °C ~ 150 °C optional)
Feuchtebereich — 20% ~ 98% r.F. (10–98% / 5–98% als Sonderoption mit Entfeuchter verfügbar)
Anzeigegenauigkeit / Verteilungs‑Uniformität — 0,1 °C; 0,1% r.F. / ±2,5 °C; ±3,5% r.F.
Regelgenauigkeit — ±0,5 °C; ±2,5% r.F.
Temperaturanstieg/-abfall — Anstieg ca. 0,1 ~ 3,0 °C/min; Abfall ca. 0,3 ~ 1,0 °C/min (schnellere Temperaturwechselrate optional)
Kühlsystem — Wassergekühlt oder luftgekühlt
Kompressor — Französische Marke Tecumseh; Deutsche Marke Bizer
Schutzvorrichtungen — Sicherungsloser Schalter; Kompressorschutz gegen Überlast; Schutz Hoch-/Niederspannung des Kältemittels; Überfeuchte- & Übertemperaturschutz; Sicherungen; Fehlerwarnsystem; Wasser-Mangel-Warnschutz
Optionale Zubehörteile — Rampe für Wagen; Rekorder; Wasserfilter; Entfeuchter
Stromversorgung — AC 380 V (±10%), 50/60 Hz, 3-phasig 5-Leiter

Wesentliche Merkmale

• PID Temperatur- & Feuchteregelung: Stabile, präzise Regelung im gesamten Kammerraum.
• Programmierbare Profile: 100 Muster × 999 Segmente, unterstützt Rampensteuerung.
• Feuchtesensor: Echtzeitfeuchtemessung für geschlossene Regelkreise.
• Überhitzungs-Thermostat: Unabhängiger Abschaltschutz.
• 50 mm Kabeldurchführung: Zum Durchführen von Kabeln zum Prüfobjekt während der Tests.
• USB-Datenspeicher: Export von Testdaten auf USB-Stick.
• Doppelverglastes Beobachtungsfenster: Beheizt, beschlagfrei mit Innenbeleuchtung.
• Externe Wasserversorgung: Einfaches Nachfüllen des Befeuchterbehälters; automatische Rückführung.

Unterstützte Normen

• IEC 68-2-1 (Kälte)
• IEC 68-2-2 (Trockene Hitze)
• IEC 68-2-3 (Feuchtehitze — stationär)
• IEC 68-2-30 (Feuchtehitze — zyklisch)
• IEC 68-2-14 (Temperaturwechsel)
• MIL-STD-810G (Umweltprüfung)
• MIL-STD-810F (Umweltprüfung)
• ISO 16750-3 (Fahrzeuge — mechanische Beanspruchungen)

Sicherheit & Schutz

• Sieben unabhängige Schutzebenen für Stromversorgung, Motor, Kompressor, Heizung und Wasserversorgung.
• Schutzerdung, Leckage-/Bruchschutz, Kurzschlussschutz des Heizers, Überlastschutz des Gebläsemotors, Über- und Unterspannungsschutz sowie Wasser-Mangel-Warnung.

Vor-Ort-Installation & Lieferung

• Vor-Ort-Installation und Inbetriebnahme durch Techniker möglich; Planung der Aufstellung, Versorgungsanschlüsse und Inbetriebnahme durch Ingenieure.
• Installationssupport: Standortlayout und Versorgungskonzept, Montage und Anschluss der Kammer, Temperatur- und Feuchtekalibrierung, Bedienerschulung und Übergabe.
• Lieferumfang: Installations- & Bedienungsanleitung, Export-Packliste & Versanddokumente, 12 Monate Garantie, Standardlieferzeit für kundenspezifische Walk-In-Kammern: 30–40 Arbeitstage, lebenslanger Remote-Support.

Hinweise
Innenmaße, Temperaturbereich, Feuchtebereich und Sonderanforderungen können kundenspezifisch angepasst werden. Bodenbelastung des Labors: 600 kg/m² (gleichmäßig verteilt).

Eigenschaften / technische Spezifikationen

• Model: THR Series
• Anpassbare Innenmaße (direkt ab Werk)
• Niedrigtemperatur-Optionen A–F bis −70 °C; hohe Standardtemperatur 80 °C (80–150 °C optional)
• Feuchtebereich: 20%–98% r.F. (Sonderoptionen 10–98% oder 5–98% mit Entfeuchter)
• Regelgenauigkeit: ±0,5 °C; ±2,5% r.F.
• Auflösung: 0,1 °C; 0,1% r.F.
• Temperaturänderungsraten: Anstieg ca. 0,1–3,0 °C/min; Abfall ca. 0,3–1,0 °C/min (schneller optional)
• Kühlung: wasser- oder luftgekühlt; Kompressoren Tecumseh oder Bizer
• Schutz: integrierte Sicherheitsvorrichtungen und Fehlerwarnsystem
• Schnittstellen: 50 mm Kabelöffnung, USB-Datenausgang
• Beobachtung: beheiztes doppelverglastes Fenster mit Innenbeleuchtung
• Stromversorgung: AC 380 V (±10%), 50/60 Hz, 3-phasig 5-Leiter
• Laborbodenanforderung: 600 kg/m² (gleichmäßig)
• Typische Lieferzeit für kundenspezifische Fertigung: 30–40 Arbeitstage
• Garantie: 12 Monate; lebenslanger Remote-Support
