Klimakammer THR

TemperaturFeuchteAlterung

Produktzusammenfassung

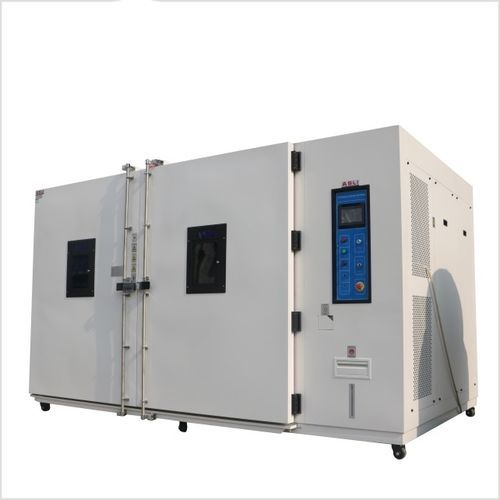

Begehbare Klimaprüfkammer Temperatur-Feuchte (THR Series) für beschleunigte Alterungs- und Klimastabilitätstests an großen Prüfobjekten wie Glasfasertrommeln, elektronischen Baugruppen, Fahrzeugkomponenten und anderen kompletten Produkten. Geeignet, wenn Tischkammern die Proben- oder Aufbaumaße nicht aufnehmen können.

Typen

• Modulare begehbare Kammern: schaumisolierte Paneele, zu anpassbaren Raummodulen zusammengesetzt.
• Geschweißte (massive) begehbare Kammern: voll geschweißte Konstruktion für höhere Beständigkeit gegen Feuchte/Temperatur und schnellere Temperaturwechselraten.

Spezifikations-Highlights

• Modell: THR Series / THR‑volume — Niedertemperaturstufen A–F.
• Innenmaße: werkseitig anpassbar zur Abstimmung auf DUT und Laborlayout.
• Temperaturbereich: Niedrig A–F (A: 25 °C; B: 0 °C; C: −20 °C; D: −40 °C; E: −60 °C; F: −70 °C); Hoch standard 80 °C (optional 80–150 °C).
• Luftfeuchtebereich: 20 %–98 % r.F. (optional 10–98 % oder 5–98 % mit Entfeuchter).
• Auflösung / Gleichmäßigkeit: 0,1 °C; 0,1 % r.F. / ±2,5 °C; ±3,5 % r.F.
• Regelgenauigkeit: ±0,5 °C; ±2,5 % r.F.
• Temperaturänderungsraten: Anstieg ~0,1–3,0 °C/min; Abfall ~0,3–1,0 °C/min (schnellere Raten optional).
• Kühlung: wassergekühlt oder luftgekühlt; Verdichteroptionen (Tecumseh, Bitzer).

Übersicht
Die THR Series verfügt über PID-Regelung für Temperatur und Feuchte, SPS und Touchscreen-HMI, USB-Datenspeicherung, beheizte Doppelverglasungs-Beobachtungsfenster und 50 mm Kabeldurchführung. Raummaße und Innenausstattung werden so angepasst, dass zusammengebaute Produkte und Prüfspanner aufgenommen werden können.

Funktionen

• Individuelle Innenmaße zum Prüfen kompletter DUT ohne Zerlegung.
• Sechs Niedertemperaturstufen bis −70 °C; optionale Hochtemperaturerweiterung bis 150 °C.
• Begehbarer Zugang und rollwagen-kompatible Schwellen zum Einbringen montierter Geräte.
• Mehrschichtige Sicherheitsüberwachung: Strom, Motor, Verdichter, Heizung und Wasserversorgung.
• Programmierbare Profile: bis zu 100 Muster × 999 Segmente mit Rampenratensteuerung.
• Echtzeit-Feuchtesensor für geschlossenes Regelkreisverhalten und unabhängiger Überhitzungsthermostat.
• Datenprotokollierung per USB für Prüfaufzeichnungen.

Normen

• IEC 68-2-1 / IEC 68-2-2 / IEC 68-2-3 / IEC 68-2-30 / IEC 68-2-14
• MIL-STD-810G / MIL-STD-810F
• ISO 16750-3

Sicherheit & Schutz

• Erderanschluss und Fehlerstromschutz
• Kompressorschutz gegen Überlast und Überspannung
• Heizkreis Kurzschlussschutz und Gebläsemotorschutz
• Wassermangelwarnung sowie Überfeuchte- / Übertemperaturalarme

Vor-Ort-Installation & Service

• Standort- und Versorgungsplanung, Montage der Kammer, Inbetriebnahme von Kälte- und Regeltechnik, Temperatur- und Feuchte-Kalibrierung, Anwenderschulung.
• Lieferumfang: Installations- und Bedienungsanleitung, Schaltpläne, Startcheckliste, Export-Packliste und Versanddokumente.
• Garantie: 12 Monate für Kammer, Kältesystem und Regler; lebenslanger Fernsupport; Vor-Ort-Inbetriebnahme als Zusatzleistung.

Liefer- & Serviceprozess

• Anforderungsprüfung — DUT und benötigte Abmessungen W×H×D mitteilen; Antwort innerhalb eines Arbeitstages.
• Kostenlose Auswahlempfehlung — empfohlene Konfiguration, Temperaturstufe und Angebot.
• Produktion — kundenspezifische Fertigung in der Regel 30–40 Arbeitstage nach bestätigten Zeichnungen.
• Versand — Exportverpackung und weltweite Lieferung; Vor-Ort-Installation und Support nach Vertrag.

FAQ (auswahl)

• Innenmaße, Temperatur-/Feuchtebereiche und Sonderanforderungen sind anpassbar.
• Die Stufen A–F geben die Niedertemperaturfähigkeit von 25 °C bis −70 °C an; Hochtemperatur standard 80 °C, 80–150 °C optional.
• Benötigte Bodenlast im Labor: 600 kg/m² gleichmäßig verteilt.
• Typische Lieferzeit: 30–40 Arbeitstage nach Bestätigung der Zeichnungen.
• Garantie: 12 Monate; lebenslanger Fernsupport enthalten; Verlängerung der Garantie auf Anfrage.

Technische Daten (Zusammenfassung)

• Modell: THR Series
• Innenmaße: anpassbar
• Temperaturbereich: Niedrig A–F (25 °C bis −70 °C); Hoch standard 80 °C (optional bis 150 °C)
• Feuchtebereich: 20 %–98 % r.F. (optional 10–98 % / 5–98 %)
• Auflösung / Gleichmäßigkeit: 0,1 °C; 0,1 % r.F. / ±2,5 °C; ±3,5 % r.F.
• Regelgenauigkeit: ±0,5 °C; ±2,5 % r.F.
• Temperaturänderungsraten: Anstieg 0,1–3,0 °C/min; Abfall 0,3–1,0 °C/min
• Kühlung: wasser- oder luftgekühlt
• Verdichter: Tecumseh (Frankreich), Bitzer (Deutschland)
• Schutzeinrichtungen: mehrschichtiger Schutz einschließlich Überlast- und Wassermangelwarnungen
• Optionale Zubehör: Rampen für Wagen, Aufzeichner, Wasserreiniger, Entfeuchter
• Stromversorgung: AC 380 V (±10%), 50/60 Hz, 3-phasig 5-Leiter
• Bodenlastkapazität: 600 kg/m² gleichmäßig
• Datenexport: USB
• Beobachtung: beheiztes Doppelverglasungsfenster mit Innenbeleuchtung
• Kabeldurchführung: 50 mm
• Lieferzeit (kundenspezifisch): 30–40 Arbeitstage
• Garantie: 12 Monate; lebenslanger Fernsupport
