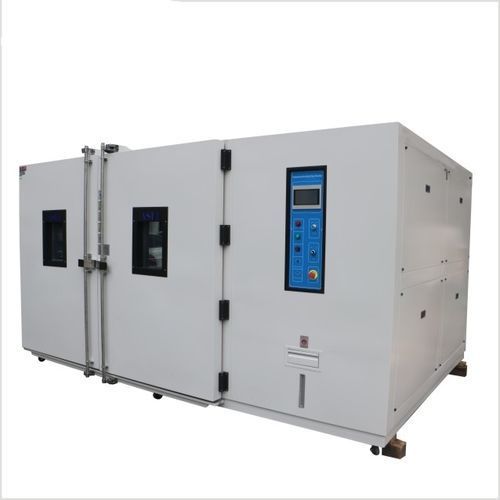

Klimakammer THR

thermostatischFeuchteTemperatur

Produktübersicht
Begehbare Klimakammer für Stabilitätstests von Temperatur und Luftfeuchte. Lieferbar als modulare Schaumplattenkonstruktion oder als komplett verschweißter Raum. Innenabmessungen und Raumaufteilung konfigurierbar zur Aufnahme kompletter Produkte und Laborabläufe.

Konstruktionsarten

• Modulare begehbare Kammern: Schaumplatten, die vor Ort montiert werden, für flexible Raumgrößen.
• Verschweißte (massive) begehbare Kammern: vollverschweißte Konstruktion für erweiterte Temperatur-/Feuchtebereiche und schnellere Änderungsraten.

THR Series — Überblick
Die THR Series ist ein Temperatur-Feuchte-Raum mit integrierter Rohr- und Kanalführung, Touchscreen-All-in-One-Regler und PLC-Funktionalität. Raumkonfiguration, Isolierung und Innenausstattung sind anpassbar für Prüfaufbau und Bauteilgröße. Typische Branchen: Elektronik, Automobil, LED, Leiterplatten und Haushaltsgeräteprüfung.

Hauptmerkmale

• PID-Temperatur- und Feuchtesteuerung mit geschlossener Regelung für stabile Bedingungen.
• Programmierbare Profile: bis zu 100 Muster × 999 Segmente mit Rampenratensteuerung.
• Echtzeit-Feuchtesensor für genaue Rückkopplung.
• Unabhängiges Überhitzungsthermostat zum Schutz von Prüfmustern und Kammer.
• 50 mm Kabeldurchführung für Verkabelung zum Prüfling während Tests.
• USB-Datenausgabe für Protokollierung und Rückverfolgbarkeit.
• Isolierverglastes, beheiztes Beobachtungsfenster mit Innenbeleuchtung (antibeschlag).
• Externe Wasserversorgung für Befeuchter mit automatischer Rückführung.

Normen & Anwendungen

• Unterstützte Normen: IEC 68-2-Serie, MIL-STD-810F/G, ISO 16750-3 und verwandte Umwelttestnormen.
• Anwendungen: Ganzes Produkt Zuverlässigkeitstests für Computer, Displays, Drucker, LED/PCB-Baugruppen, Fahrzeugkomponenten, Haushaltsgeräte, Telekommunikationsgeräte, F&E- und Zertifizierungs-Labore.

Sicherheit & Schutz
Sieben unabhängige Schutzebenen einschließlich Erdung, Leck-/Brucherkennung, Heizkreis-Kurzschlussschutz, Überlastschutz für Gebläsemotor, Kompressorschutz gegen Über-/Unterspannung und Wassermangel-Schutz.

Vor-Ort-Installation & Support
Vor-Ort-Installation und Inbetriebnahme verfügbar (abhängig vom Standort). Support umfasst Standort- und Versorgungsplanung, Montage und Anschlüsse, Temperatur-/Feuchte-Kalibrierung, Bedienerschulung und Übergabe.

Lieferumfang & Service

• Installations- und Bedienungsanleitung mit Schaltplänen und Startcheckliste.
• Exportpackliste und Versandunterlagen.
• 12-monatige Gewährleistung für Kammer, Kühlsystem und Regler.
• Standardlieferzeit für kundenspezifische Walk-in-Kammern: 30–40 Arbeitstage ab bestätigten Zeichnungen.
• Lebenslanger Remote-Support inbegriffen.

Serviceprozess (Übersicht)

• Anforderungsprüfung und Angebot (typische Rückmeldung innerhalb eines Werktages).
• Kostenloser Auswahlbericht: empfohlene Konfiguration, Temperaturstufe und Feuchtebereich.
• Produktion: kundenspezifische Fertigungszeit typischerweise 30–40 Arbeitstage ab bestätigten Zeichnungen.
• Versand: Exportverpackung und weltweite Lieferung.
• Installation & Support: Remote-Support inklusive; Vor-Ort-Inbetriebnahme verfügbar.

Hinweise
Innenmaße, Temperatur- und Feuchtebereiche sowie Sonderanforderungen sind anpassbar. Bodenbelastungskapazität des Labors: 600 kg/m² (gleichmäßige Last).

Technische Daten

• Modell: THR Series (Temperature Humidity Room)
• Innenmaße: fabrikseitig anpassbar
• Temperaturbereich: Niedrig: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C; Hoch: 80 °C (80 °C ~ 150 °C optional)
• Feuchtebereich: 20% ~ 98% r.F. (10–98% / 5–98% als Sonderoptionen mit Entfeuchter erhältlich)
• Anzeigeschritt / Verteilungsgenauigkeit: 0,1 °C; 0,1% r.F. / ±2,5 °C; ±3,5% r.F.
• Regelgenauigkeit: ±0,5 °C; ±2,5% r.F.
• Temperaturanstiegs-/Abfallgeschwindigkeit: Anstieg ca. 0,1 ~ 3,0 °C/min; Abfall ca. 0,3 ~ 1,0 °C/min (höhere Raten optional)
• Kühlsystem: wassergekühlt oder luftgekühlt
• Kompressor: französische Marke Tecumseh; deutsche Marke Bizer
• Schutzeinrichtungen: sicherungsloser Schalter; Kompressorüberlastschutz; Schutz gegen hohe/niedrige Kühlmittelspannung; Überfeuchte- & Übertemperaturschutz; Sicherungen; Fehlerwarnsystem; Wassermangel-Warnschutz
• Optionale Zubehörteile: Rampe für Wagen; Recorder; Wasseraufbereiter; Entfeuchter
• Netzanschluss: AC 380 V (±10%), 50/60 Hz, 3-phasig, 5-Leiter
• Bodenbelastungskapazität Labor: 600 kg/m² (gleichmäßige Last)
