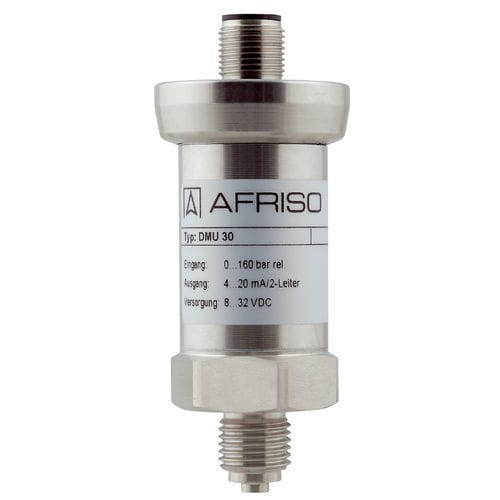

Druckaufnehmer / 4-20 mA DMU 30

2-LeiterM12-Steckverbinder32 V DC

Hoch überlastfähig Unempfindlich gegen Druckspitzen Ex-Ausführung (optional) Anwendung Zur elektronischen Druckmessung in Maschinen und Anlagen mit technischen Gasen (z. B. Sauerstoff, öl-fettfrei) und für den Einsatz in Wasserstoffapplikationen. Beschreibung Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 30 bildet eine verschweißte Edelstahl-Messzelle. Technische Daten Messgenauigkeit Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit) Messbereich Siehe Bestelltabelle Dynamisches Verhalten Ansprechzeit: ≤ 10 ms Prozessanschluss G¼B (EN 837-1/7.3) G½B (EN 837-1/7.3) ¼-18 NPT Werkstoff Gehäuse: Edelstahl 316 L Druckanschluss: Edelstahl 316 L Membrane: Edelstahl 316 L Dichtung: Ohne (verschweißt) Reinigungsgrad: Öl- und fettfreie Ausführung basierend auf ISO 15001 Restpartikel: Keine Partikel > 100 μm (bezogen auf 10 dm2) Restfette: Restfettgehalt < 0,2 mg/dm2 Versorgungsspannung Standard-Ausführung: DC 8 – 32 V Ex-Ausführung: DC 10 – 28 V 4–20 mA, 2-Leiter Bürde RMax = [(UB – UBmin)/0,02 A] Ω Stromaufnahme < 25 mA Elektrische Schutzmaßnahmen Kurzschluss- und verpolungssicher Elektrischer Anschluss M12 x 1, 4-pol., Kabelausgang mit PVC-Kabel
