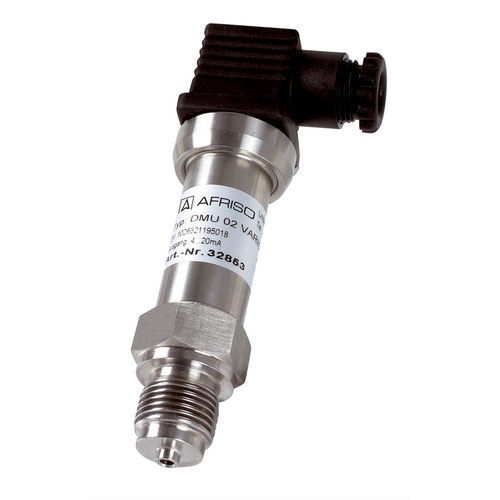

Dünnschicht-Druckaufnehmer DMU 02 Vario

4-20 mA2-Leiter32 V DC

Variantenreiche Anschlusstechnik Extrem robust gegen Schlag, Pulsation und Vibration Beste dynamische Druckresistenz bei hohen Lastwechseln Dichtungsfrei verschweißte Messzelle Ohne Übertragungsmedium Turn Down 1:4 Nullpunktkorrektur über Magnet Anwendung Für elektronische Durchmessung im Maschinen- und Anlagenbau, in der Gastechnik oder in der Medizintechnik. Besonders geeignet für reine Medien. Beschreibung Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 02 Vario bildet eine piezoresistive Poly-Silizium-Dünnfilm-Messzelle. Die gängigsten elektrischen Anschlussformen stehen zur Verfügung. Über eine optionale Parametrier-Hard-/Software lassen sich Messbereiche ändern und anpassen. Über einen Dauermagneten kann nach Anlegen der Speisespannung in einem bestimmten Zeitfenster der Nullpunkt von außen korrigiert werden. Technische Daten Messgenauigkeit Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit) Messbereich Siehe Bestelltabelle Temperaturfehlerband ≤ ± 0,15 % FSO/10 K im kompensierten Bereich -10/+80 °C Dynamisches Verhalten Ansprechzeit: < 4 ms Prozessanschluss G½B EN 837-1/7.3 Werkstoff Gehäuse: Edelstahl 304 Druckanschluss: Edelstahl 630/316 Ti/316 L Elektr. Messzelle: Edelstahl 630/304 Ausgangssignal 2-Leiter, 4–20 mA Bürde RMax = [(UB – UBmin)/0,02 A] Ω Stromaufnahme < 25 mA Elektrische Schutzmaßnahmen Kurzschluss- und verpolungssicher Elektrischer Anschluss Stecker und Kabeldose nach ISO 4400 (DIN 43650-A)
