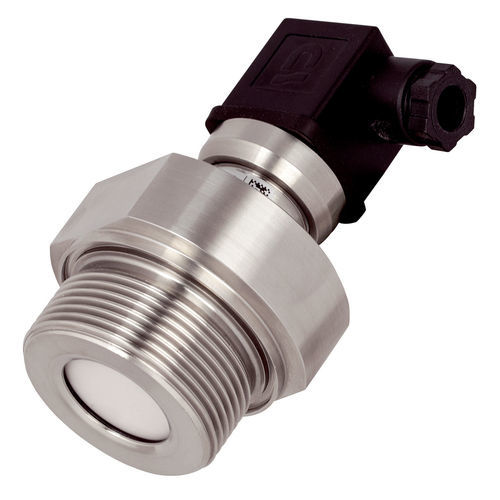

Relativdruckaufnehmer HydroFox® DMU 07

Keramik4-20 mA2-Leiter

Frontbündige Membrane Ohne Übertragungsflüssigkeit Mechanisch unempfindlicher Keramiksensor Geringer Temperaturfehler Hohe Überdrucksicherheit Anwendung Für elektronische, kontinuierliche Füllstandmessung von Flüssigkeiten bzw. zur Druckmessung von Flüssigkeiten und Gasen im Anlagenbau. Beschreibung Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des HydroFox® DMU 07 bildet eine kapazitive Keramik-Messzelle. Technische Daten Messgenauigkeit Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit) Messbereich Siehe Bestelltabelle Temperaturfehlerband ≤ 0,1 % FSO/10 K im kompensierten Bereich -20/+80 °C Dynamisches Verhalten Ansprechzeit: ≤ 200 ms Prozessanschluss G1½B mit frontbündiger Membrane Werkstoff Gehäuse: Edelstahl 316 L Druckanschluss: Edelstahl 316 L Membrane: Keramik (Al2O3 96 %) Dichtung: FKM (Viton) Versorgungsspannung DC 9 – 32 V Ausgangssignal 2-Leiter, 4–20 mA Bürde RMax = [(UB – UBmin)/0,02 A] Ω Stromaufnahme < 21 mA Elektrische Schutzmaßnahmen Kurzschluss- und verpolungssicher Elektrischer Anschluss Stecker und Kabeldose nach ISO 4400 (DIN 43650-A) Schutzart IP 65 (EN 60529) CE-Konformität EMV-Richtlinie 2014/30/EU RoHS-Richtlinie 2011/65/EU Druckgeräterichtlinie 2014/68/EU
