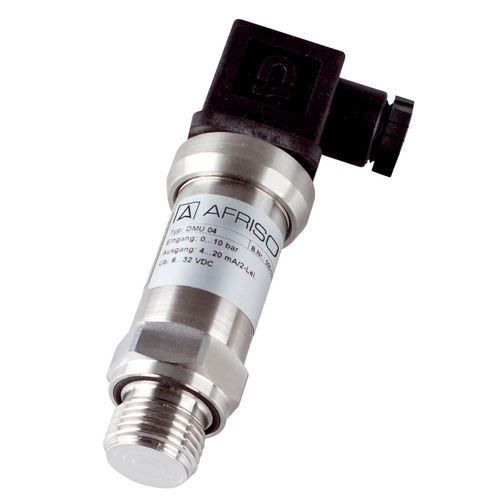

Silizium-Druckaufnehmer DMU 04

4-20 mA2-LeiterG 1/2

DMU 04 CP/MR für hygienische Prozesse Geringer Temperaturfehler Optionen: Ex-, Feldgehäuse- oder Hochtemperaturausführung (bis 300 °C) und SIL 2 Anwendung Für Anwendungen, bei denen hygienische Prozessanschlüsse oder hygienegerechte Werkstoffe und Verarbeitung gefordert werden, speziell für die Lebensmitteltechnik, Pharmazie und Biotechnologie. Beschreibung Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 04 bildet eine ölgefüllte piezoresistive Silizium-Messzelle. DMU 04 wurden nach SIL 2 (IEC 61508/61511) bewertet. Technische Daten Messgenauigkeit Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit) Messbereich Siehe Bestelltabelle Dynamisches Verhalten Ansprechzeit: ≤ 10 ms Prozessanschluss G½B DIN 3852 Form E mit frontbündiger Membrane G1B DIN 3852 Form E mit frontbündiger Membrane Clamp 1" ISO 2852 Milchrohrkonus DN 25 DIN 11851 Werkstoff Gehäuse: Edelstahl 316 L Druckanschluss: Edelstahl 316 L Membrane: Edelstahl 316 L Druckübertragungsflüssigkeit Lebensmittelöl, FDA-konform Versorgungsspannung DC 8 – 32 V Ausgangssignal 2-Leiter, 4–20 mA Bürde RMax = [(UB – UBmin)/0,02 A] Ω Stromaufnahme < 25 mA Elektrische Schutzmaßnahmen Kurzschluss- und verpolungssicher Elektrischer Anschluss Stecker und Kabeldose nach ISO 4400 (DIN 43650-A) Schutzart IP 65 (EN 60529) CE-Konformität EMV-Richtlinie 2014/30/EU RoHS-Richtlinie 2011/65/EU Druckgeräterichtlinie 2014/68/EU
