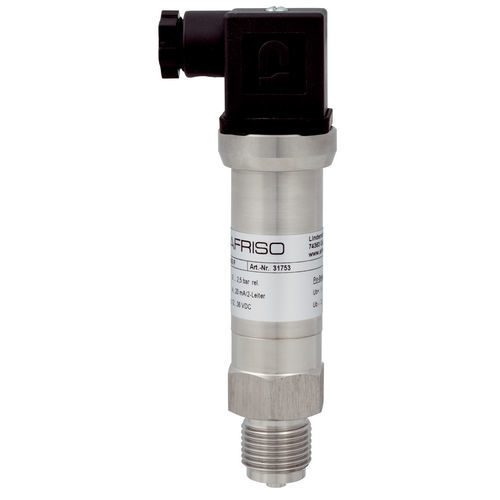

Relativdruckaufnehmer DMU 05 P

piezoresistivSilizium4-20 mA

Präzisionsausführung mit hervorragenden messtechnischen Eigenschaften Für Anwendungen mit hohen Anforderungen an Messgenauigkeit und Langzeitstabilität Optionen: ATEX-Ausführung oder RS 232-Schnittstelle Anwendung Für elektronische Druckmessung bei Anwendungen mit erhöhten Anforderungen an die Messgenauig-keit und Langzeitstabilität, z. B. in der Prozess- und Verfahrenstechnik, Wasseraufbereitung, bei Laboranwendungen oder bei Gasverbrauchs-und Wärmeenergiemessungen. Beschreibung Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 05 P bildet eine ölgefüllte piezorestistive Silizium-Messzelle. Die intelligenten Druckmessumformer DMU 05 P sind mit digitaler Verstärkerelektronik (Mikroprozessor und 16 Bit A/D-Wandler) ausgestattet. Die sensorspezifischen Abweichungen (Nichtlinearität und Temperaturfehler) werden aktiv kompensiert, wodurch DMU 05 P über hervorragende messtechnische Eigenschaften verfügen. DMU 05 P sind optional mit digitaler RS 485 ModBus RTU zur Einstellung von Offset, Spanne und Dämpfung lieferbar. Technische Daten Messgenauigkeit Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit) Messbereich Siehe Bestelltabelle Dynamisches Verhalten Ansprechzeit: < 5 ms Prozessanschluss G½B EN 837-1/7.3 G½B DIN 3852 Form E mit vorgezogener Membrane Werkstoff Gehäuse: Edelstahl 316 L Druckanschluss: Edelstahl 316 L Membrane: Edelstahl 316 L Dichtung: FKM (Viton) Druckübertragungsflüssigkeit Silikonöl Versorgungsspannung DC 12 – 36 V Ausgangssignal 2-Leiter, 0/4–20 mA Bürde RMax = [(UB – UBmin)/0,02 A] Ω
