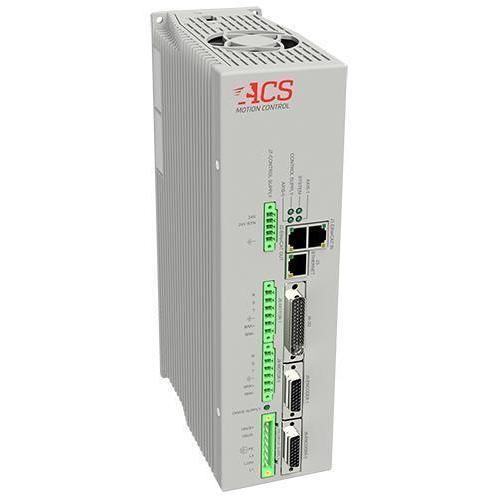

Einphasiger Servoregler ECMac

dreiphasigAC2-Achs

Produktübersicht
Der ECMac ist ein kompaktes, hochintegriertes All-in-one-Bewegungsregler- und Antriebssystem mit AC-Eingang (85–250 Vac) für kostensensible OEM-Anwendungen. Seine Multiprozessor-Architektur führt fortschrittliche Bewegungs- und Servoalgorithmen aus und bietet eine universelle Antriebschnittstelle für verschiedene Motortypen und Präzisionsachsen.

Hauptmerkmale

• Integrierte Steuerung und Antrieb in einer kompakten Panel-Montageeinheit
• Unterstützt 1 oder 2 Achsen
• Netzeingang 85–250 Vac (Ein- oder Dreiphasig)
• Fortschrittliche Programmierung und on-the-fly Positionsevents

Funktionen

• Anwendungsentwicklung: Entwicklungswerkzeuge und ACSPL-Unterstützung zur Beschleunigung der Implementierung
• Bewegungsprofil-Generierung: Profile-Algorithmen zur Verbesserung von Durchsatz und Genauigkeit
• Servo-Regelung: Servoalgorithmen zur Optimierung der Achsenleistung (z. B. NanoPWM, ServoBoost/LearningBoost)
• Motion-to-Process-Synchronisation: Hochgeschwindigkeits-Auslösung und Positionsabtastung synchron zur Bewegung zur Verbesserung von Durchsatz und Auflösung

Öffentliche & private Ressourcen (verfügbar)

• ECMac Datenblatt (Englisch)
• ECMac Datenblatt (Chinesisch)
• CMac-PX, ECMac, UDMac 3D STEP-Modell
• CMac-PX, ECMac, UDMac 2D-Zeichnung
• ECMac Installationsanleitung (Download erfordert Login)

Technische Spezifikationen

• Controller-Achsen: 1 oder 2
• Host PC/PLC/PAC Kommunikation: TCP/IP, Ethernet/IP, Modbus, RS-232
• Controller-Zyklusrate: 1 kHz
• Antriebseingang: 85–250 Vac (1- oder 3-phasig)
• Bussystemspannung: Vin × 1.414
• Max. Ausgangsstrom pro Achse: 10/20 A
• Encoder-Kanäle: 4 AqB, 2 SinCos, 2 Absolute
• Befestigungsart: Panelmontage
• Funktionale Sicherheitsoptionen: STO & SS1
